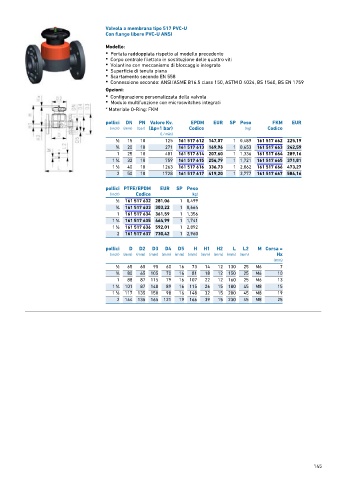

Valvola a membrana tipo 517 PVC-U
Con flange libere PVC-U ANSI

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Connessione secondo: ANSI/ASME B16.5 class 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

pollici DN PN Valore Kv. EPDM EUR SP Peso FKM EUR
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
1 ∕2 15 10 125 161 517 612 147,07 1 0,489 161 517 662 225,19
3 20 10 271 161 517 613 169,96 1 0,653 161 517 663 242,59
∕4
1 25 10 481 161 517 614 207,60 1 1,336 161 517 664 289,16
1 32 10 759 161 517 615 254,79 1 1,721 161 517 665 371,81
1 ∕4
1
1 ∕2 40 10 1263 161 517 616 336,73 1 2,862 161 517 666 473,27
2 50 10 1728 161 517 617 419,20 1 3,777 161 517 667 584,16
pollici PTFE/EPDM EUR SP Peso
(inch) Codice (kg)
1 161 517 632 281,06 1 0,499
∕2
3 ∕4 161 517 633 303,22 1 0,664
1 161 517 634 361,59 1 1,356
1
1 ∕4 161 517 635 464,99 1 1,741
1 161 517 636 592,01 1 2,892
1 ∕2
2 161 517 637 730,42 1 2,960
pollici D D2 D3 D4 D5 H H1 H2 L L2 M Corsa =
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
1 ∕2 65 65 95 60 16 73 14 12 130 25 M6 7
3 80 65 105 70 16 81 18 12 150 25 M6 10
∕4
1 88 87 115 79 16 107 22 12 160 25 M6 13
1 101 87 140 89 16 115 26 15 180 45 M8 15
1 ∕4
1
1 ∕2 117 135 150 98 16 148 32 15 200 45 M8 19
2 144 135 165 121 19 166 39 15 230 45 M8 25
