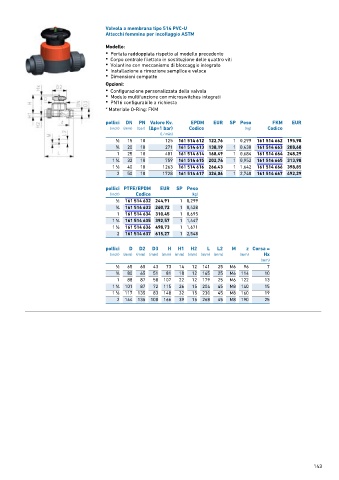

Page 143 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a membrana tipo 514 PVC-U
Attacchi femmina per incollaggio ASTM

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

pollici DN PN Valore Kv. EPDM EUR SP Peso FKM EUR
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
1 ∕2 15 10 125 161 514 612 122,76 1 0,299 161 514 662 195,98
3 20 10 271 161 514 613 138,19 1 0,430 161 514 663 208,68
∕4
1 25 10 481 161 514 614 168,49 1 0,684 161 514 664 248,29
1 32 10 759 161 514 615 202,74 1 0,952 161 514 665 313,98
1 ∕4
1
1 ∕2 40 10 1263 161 514 616 266,43 1 1,642 161 514 666 398,85
2 50 10 1728 161 514 617 326,06 1 2,740 161 514 667 492,29
pollici PTFE/EPDM EUR SP Peso
(inch) Codice (kg)
1 161 514 632 244,91 1 0,299
∕2
3 ∕4 161 514 633 260,72 1 0,428
1 161 514 634 310,45 1 0,695
1
1 ∕4 161 514 635 392,57 1 1,447
1 161 514 636 498,73 1 1,671
1 ∕2
2 161 514 637 615,27 1 2,548
pollici D D2 D3 H H1 H2 L L2 M z Corsa =
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
1 ∕2 65 65 43 73 14 12 141 25 M6 96 7
3 80 65 51 81 18 12 165 25 M6 114 10
∕4
1 88 87 58 107 22 12 179 25 M6 122 13
1 101 87 72 115 26 15 204 45 M8 140 15
1 ∕4
1
1 ∕2 117 135 83 148 32 15 230 45 M8 160 19
2 144 135 100 166 39 15 268 45 M8 190 25

143
