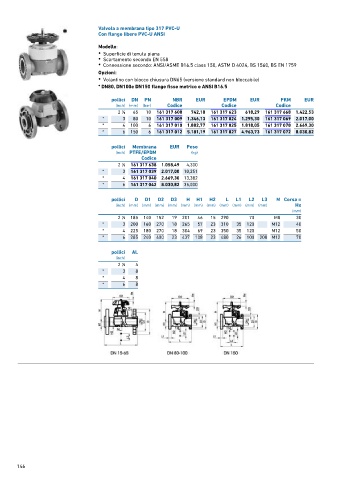

Page 146 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a membrana tipo 317 PVC-U
Con flange libere PVC-U ANSI

Modello:
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Connessione secondo: ANSI/ASME B16.5 class 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Volantino con blocco chiusura DN65 (versione standard non bloccabile)

* DN80, DN100e DN150 flange fisse metrico e ANSI B16.5

pollici DN PN NBR EUR EPDM EUR FKM EUR
(inch) (mm) (bar) Codice Codice Codice
1
2 ∕2 65 10 161 317 608 742,18 161 317 623 618,29 161 317 668 1.422,53
* 3 80 10 161 317 009 1.346,13 161 317 024 1.295,30 161 317 069 2.017,00
* 4 100 6 161 317 010 1.882,77 161 317 025 1.818,05 161 317 070 2.669,30
* 6 150 6 161 317 012 5.181,19 161 317 027 4.963,73 161 317 072 8.030,82

pollici Membrana EUR Peso
(inch) PTFE/EPDM (kg)
Codice
1 161 317 638 1.058,49 4,300
2 ∕2
* 3 161 317 039 2.017,00 10,251
* 4 161 317 040 2.669,30 13,382
* 6 161 317 042 8.030,82 35,000

pollici D D1 D2 D3 H H1 H2 L L1 L2 L3 M Corsa =
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
1
2 ∕2 185 140 152 19 201 46 15 290 70 M8 30
* 3 200 160 270 18 265 57 23 310 35 120 M12 40
* 4 225 180 270 18 304 69 23 350 35 120 M12 50
* 6 285 240 400 23 437 108 23 480 26 100 200 M12 70

pollici AL
(inch)
1 4
2 ∕2
* 3 8
* 4 8
* 6 8

146
