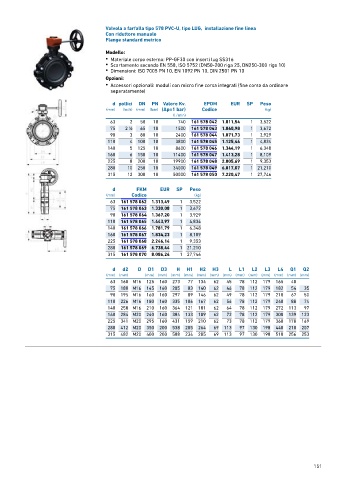

Page 151 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a farfalla tipo 578 PVC-U, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 042 1.011,54 1 3,522
75 2 ∕2 65 10 1500 161 578 043 1.040,98 1 3,672
1
90 3 80 10 2400 161 578 044 1.071,73 1 3,929
110 4 100 10 3800 161 578 045 1.125,44 1 4,834
140 5 125 10 8600 161 578 046 1.344,19 1 6,348
160 6 150 10 11400 161 578 047 1.413,28 1 8,109
225 8 200 10 19900 161 578 048 2.005,69 1 9,353
280 10 250 10 34000 161 578 049 6.017,07 1 21,210
315 12 300 10 50000 161 578 050 7.220,47 1 27,746

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 578 062 1.313,49 1 3,522
75 161 578 063 1.330,08 1 3,672
90 161 578 064 1.367,20 1 3,929
110 161 578 065 1.443,97 1 4,834
140 161 578 066 1.781,79 1 6,348
160 161 578 067 1.834,23 1 8,109
225 161 578 068 2.246,14 1 9,353
280 161 578 069 6.738,44 1 21,210
315 161 578 070 8.086,24 1 27,746

d d2 D D1 D3 H H1 H2 H3 L L1 L2 L3 L4 Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 160 M16 125 160 273 77 134 62 45 78 112 179 165 40
75 180 M16 145 160 285 83 140 62 46 78 112 179 182 54 35
90 195 M16 160 160 297 89 146 62 49 78 112 179 210 67 50
110 226 M16 180 160 335 106 167 62 56 78 112 179 240 88 74
140 258 M16 210 160 364 121 181 62 64 78 112 179 272 113 97
160 284 M20 240 160 384 133 189 62 72 78 112 179 300 139 123
225 341 M20 295 160 431 159 210 62 73 78 112 179 360 178 169
280 412 M20 350 200 538 205 264 69 113 97 130 198 440 210 207
315 482 M20 400 200 588 234 285 69 113 97 130 198 510 256 253

151
