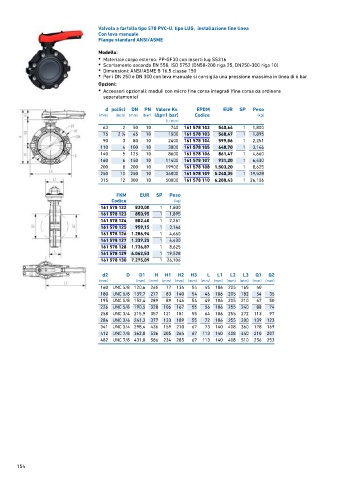

Valvola a farfalla tipo 578 PVC-U, tipo LUG, installazione fine linea
Con leva manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 102 540,64 1 1,800
75 2 ∕2 65 10 1500 161 578 103 568,47 1 1,895
1
90 3 80 10 2400 161 578 104 599,86 1 2,251
110 4 100 10 3800 161 578 105 648,70 1 3,146
140 5 125 10 8600 161 578 106 861,47 1 4,660
160 6 150 10 11400 161 578 107 931,20 1 6,430
200 8 200 10 19900 161 578 108 1.503,20 1 8,625
250 10 250 10 34000 161 578 109 5.240,35 1 19,528
315 12 300 10 50000 161 578 110 6.288,43 1 26,106

FKM EUR SP Peso
Codice (kg)
161 578 122 830,00 1 1,800
161 578 123 850,95 1 1,895
161 578 124 882,40 1 2,251
161 578 125 959,15 1 3,146
161 578 126 1.286,94 1 4,660
161 578 127 1.339,25 1 6,430
161 578 128 1.736,87 1 8,625
161 578 129 6.062,53 1 19,528
161 578 130 7.275,09 1 26,106

d2 D D1 H H1 H2 H3 L L1 L2 L3 Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
160 UNC 5/8 120,6 265 77 134 54 45 106 205 165 40
180 UNC 5/8 139,7 277 83 140 54 46 106 205 182 54 35
195 UNC 5/8 152,4 289 89 146 54 49 106 205 210 67 50
226 UNC 5/8 190,5 328 106 167 55 56 106 255 240 88 74
258 UNC 3/4 215,9 357 121 181 55 64 106 255 272 113 97
284 UNC 3/4 241,3 377 133 189 55 72 106 255 300 139 123
341 UNC 3/4 298,4 436 159 210 67 73 140 408 360 178 169
412 UNC 7/8 362,0 536 205 264 67 113 140 408 440 210 207
482 UNC 7/8 431,8 586 234 285 67 113 140 408 510 256 253
