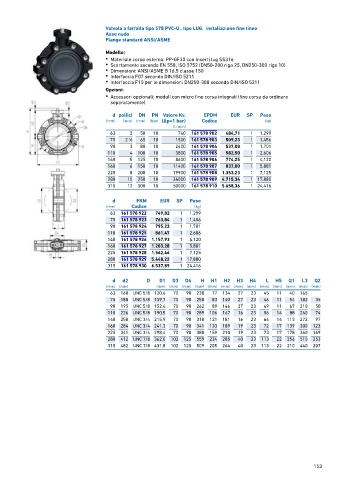

Page 153 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a farfalla tipo 578 PVC-U , tipo LUG, installazione fine linea
Asse nudo
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 902 484,71 1 1,299
75 2 ∕2 65 10 1500 161 578 903 509,23 1 1,456
1
90 3 80 10 2400 161 578 904 537,08 1 1,701
110 4 100 10 3800 161 578 905 582,50 1 2,606
140 5 125 10 8600 161 578 906 774,25 1 4,120
160 6 150 10 11400 161 578 907 837,00 1 5,881
225 8 200 10 19900 161 578 908 1.353,23 1 7,125
280 10 250 10 34000 161 578 909 4.715,34 1 17,880
315 12 300 10 50000 161 578 910 5.658,36 1 24,416

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 578 922 749,82 1 1,299
75 161 578 923 763,84 1 1,456
90 161 578 924 795,23 1 1,701
110 161 578 925 861,47 1 2,606
140 161 578 926 1.157,93 1 4,120
160 161 578 927 1.203,28 1 5,881
225 161 578 928 1.562,46 1 7,125
280 161 578 929 5.448,22 1 17,880
315 161 578 930 6.537,89 1 24,416

d d2 D D1 D3 D4 H H1 H2 H3 H4 L H5 Q1 L3 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 160 UNC 5/8 120,6 70 90 238 77 134 27 23 45 11 40 165
75 180 UNC 5/8 139,7 70 90 250 83 140 27 23 46 11 54 182 35
90 195 UNC 5/8 152,4 70 90 262 89 146 27 23 49 11 67 210 50
110 226 UNC 5/8 190,5 70 90 289 106 167 16 23 56 14 88 240 74
140 258 UNC 3/4 215,9 70 90 318 121 181 16 23 64 14 113 272 97
160 284 UNC 3/4 241,3 70 90 341 133 189 19 23 72 17 139 300 123
225 341 UNC 3/4 298,4 70 90 388 159 210 19 23 73 17 178 360 169
280 412 UNC 7/8 362,0 102 125 559 234 285 40 23 113 22 256 510 253
315 482 UNC 7/8 431,8 102 125 509 205 264 40 23 113 22 210 440 207

153
