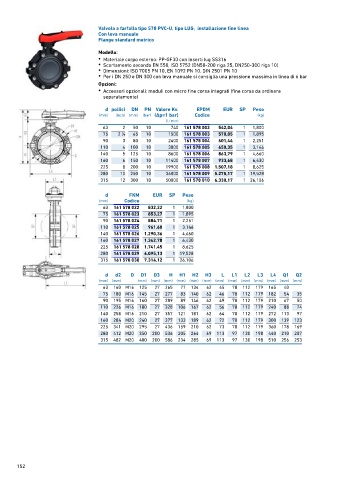

Page 152 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a farfalla tipo 578 PVC-U, tipo LUG, installazione fine linea
Con leva manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 002 542,04 1 1,800
75 2 ∕2 65 10 1500 161 578 003 570,05 1 1,895
1
90 3 80 10 2400 161 578 004 601,44 1 2,251
110 4 100 10 3800 161 578 005 650,35 1 3,146
140 5 125 10 8600 161 578 006 863,79 1 4,660
160 6 150 10 11400 161 578 007 933,68 1 6,430
225 8 200 10 19900 161 578 008 1.507,18 1 8,625
280 10 250 10 34000 161 578 009 5.275,17 1 19,528
315 12 300 10 50000 161 578 010 6.330,17 1 26,106

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 578 022 832,22 1 1,800
75 161 578 023 853,27 1 1,895
90 161 578 024 884,71 1 2,251
110 161 578 025 961,68 1 3,146
140 161 578 026 1.290,36 1 4,660
160 161 578 027 1.342,78 1 6,430
225 161 578 028 1.741,45 1 8,625
280 161 578 029 6.095,13 1 19,528
315 161 578 030 7.314,12 1 26,106

d d2 D D1 D3 H H1 H2 H3 L L1 L2 L3 L4 Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 160 M16 125 27 265 77 134 62 45 78 112 179 165 40
75 180 M16 145 27 277 83 140 62 46 78 112 179 182 54 35
90 195 M16 160 27 289 89 146 62 49 78 112 179 210 67 50
110 226 M16 180 27 328 106 167 62 56 78 112 179 240 88 74
140 258 M16 210 27 357 121 181 62 64 78 112 179 272 113 97
160 284 M20 240 27 377 133 189 62 72 78 112 179 300 139 123
225 341 M20 295 27 436 159 210 62 73 78 112 179 360 178 169
280 412 M20 350 200 536 205 264 69 113 97 130 198 440 210 207
315 482 M20 400 200 586 234 285 69 113 97 130 198 510 256 253
