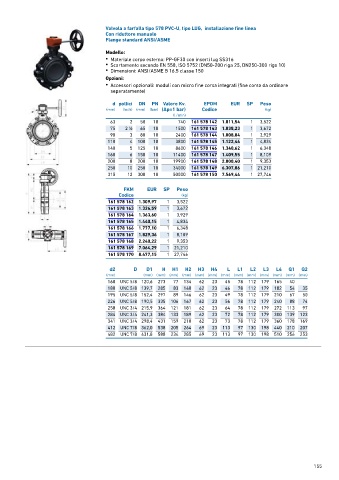

Page 155 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a farfalla tipo 578 PVC-U, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 142 1.011,54 1 3,522
75 2 ∕2 65 10 1500 161 578 143 1.038,23 1 3,672
1
90 3 80 10 2400 161 578 144 1.008,84 1 3,929
110 4 100 10 3800 161 578 145 1.122,44 1 4,834
140 5 125 10 8600 161 578 146 1.340,62 1 6,348
160 6 150 10 11400 161 578 147 1.409,55 1 8,109
200 8 200 10 19900 161 578 148 2.000,40 1 9,353
250 10 250 10 34000 161 578 149 6.307,86 1 21,210
315 12 300 10 50000 161 578 150 7.569,44 1 27,746

FKM EUR SP Peso
Codice (kg)
161 578 162 1.309,97 1 3,522
161 578 163 1.326,59 1 3,672
161 578 164 1.363,60 1 3,929
161 578 165 1.440,15 1 4,834
161 578 166 1.777,10 1 6,348
161 578 167 1.829,36 1 8,109
161 578 168 2.240,22 1 9,353
161 578 169 7.064,29 1 21,210
161 578 170 8.477,15 1 27,746

d2 D D1 H H1 H2 H3 H4 L L1 L2 L3 L4 Q1 Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
160 UNC 5/8 120,6 273 77 134 62 23 45 78 112 179 165 40
180 UNC 5/8 139,7 285 83 140 62 23 46 78 112 179 182 54 35
195 UNC 5/8 152,4 297 89 146 62 23 49 78 112 179 210 67 50
226 UNC 5/8 190,5 335 106 167 62 23 56 78 112 179 240 88 74
258 UNC 3/4 215,9 364 121 181 62 23 64 78 112 179 272 113 97
284 UNC 3/4 241,3 384 133 189 62 23 72 78 112 179 300 139 123
341 UNC 3/4 298,4 431 159 210 62 23 73 78 112 179 360 178 169
412 UNC 7/8 362,0 538 205 264 69 23 113 97 130 198 440 210 207
482 UNC 7/8 431,8 588 234 285 69 23 113 97 130 198 510 256 253

155
