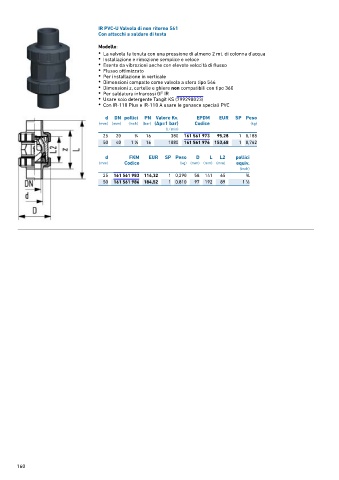

IR PVC-U Valvola di non ritorno 561
Con attacchi a saldare di testa

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Per saldatura infrarossi GF IR
• Usare solo detergente Tangit KS (799298023)
• Con IR-110 Plus e IR-110 A usare le ganasce speciali PVC

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
25 20 3 ∕4 16 380 161 561 973 95,28 1 0,188
50 40 1 ∕2 16 1080 161 561 976 153,68 1 0,762
1
d FKM EUR SP Peso D L L2 pollici
(mm) Codice (kg) (mm) (mm) (mm) equiv.
(inch)
25 161 561 983 114,32 1 0,290 58 141 65 3 ∕4
50 161 561 986 184,52 1 0,810 97 192 89 1 ∕2
1
