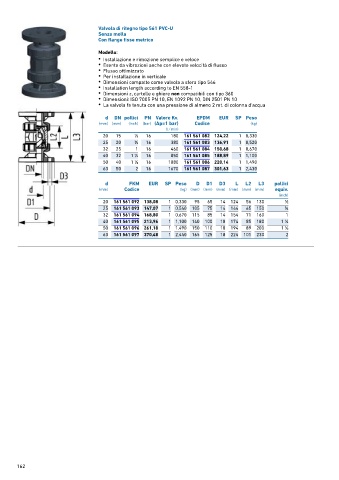

Page 162 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola di ritegno tipo 561 PVC-U
Senza molla
Con flange fisse metrico

Modello:
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Installation length according to EN 558-1
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 180 161 561 082 124,22 1 0,330
25 20 3 ∕4 16 380 161 561 083 136,91 1 0,520
32 25 1 16 460 161 561 084 150,68 1 0,670
40 32 1 ∕4 16 850 161 561 085 188,89 1 1,100
1
50 40 1 ∕2 16 1080 161 561 086 220,14 1 1,490
1
63 50 2 16 1670 161 561 087 301,63 1 2,430
d FKM EUR SP Peso D D1 D3 L L2 L3 pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 161 561 092 138,08 1 0,330 95 65 14 124 56 130 1 ∕2
25 161 561 093 147,07 1 0,540 105 75 14 144 65 150 3 ∕4
32 161 561 094 168,80 1 0,670 115 85 14 154 71 160 1
40 161 561 095 213,96 1 1,100 140 100 18 174 85 180 1 ∕4
1
50 161 561 096 261,18 1 1,490 150 110 18 194 89 200 1 ∕2
1
63 161 561 097 370,48 1 2,440 165 125 18 224 101 230 2

162
