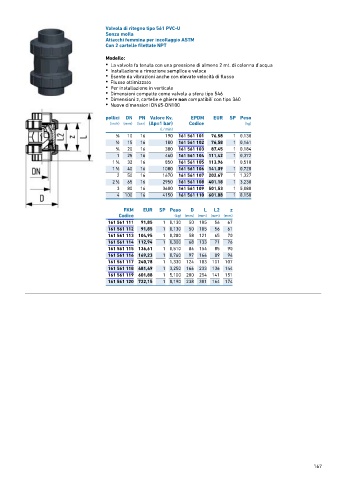

Page 167 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola di ritegno tipo 561 PVC-U
Senza molla
Attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 16 190 161 561 101 76,58 1 0,130
∕8
1 ∕2 15 16 180 161 561 102 76,58 1 0,161
3 20 16 380 161 561 103 87,45 1 0,184
∕4
1 25 16 460 161 561 104 111,42 1 0,372
1 32 16 850 161 561 105 113,96 1 0,510
1 ∕4
1
1 ∕2 40 16 1080 161 561 106 141,09 1 0,720
2 50 16 1670 161 561 107 202,67 1 1,327
1 65 16 2950 161 561 108 401,18 1 3,230
2 ∕2
3 80 16 3600 161 561 109 501,53 1 5,080
4 100 16 4150 161 561 110 601,88 1 8,150
FKM EUR SP Peso D L L2 z
Codice (kg) (mm) (mm) (mm) (mm)
161 561 111 91,85 1 0,130 50 105 56 67
161 561 112 91,85 1 0,130 50 105 56 61
161 561 113 104,95 1 0,280 58 121 65 70
161 561 114 112,94 1 0,300 68 133 71 76
161 561 115 136,61 1 0,510 84 154 85 90
161 561 116 169,23 1 0,760 97 164 89 94
161 561 117 240,78 1 1,330 124 183 101 107
161 561 118 481,49 1 3,250 166 233 136 144
161 561 119 601,88 1 5,100 200 254 141 151
161 561 120 722,15 1 8,190 238 301 164 174
