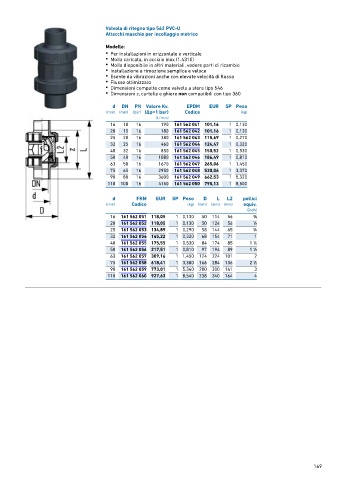

Page 169 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola di ritegno tipo 562 PVC-U
Attacchi maschio per incollaggio metrico

Modello:
• Per installazioni in orizzontale e verticale
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 190 161 562 041 101,16 1 0,130
20 15 16 180 161 562 042 101,16 1 0,130
25 20 16 380 161 562 043 115,69 1 0,270
32 25 16 460 161 562 044 124,47 1 0,320
40 32 16 850 161 562 045 150,52 1 0,530
50 40 16 1080 161 562 046 186,49 1 0,810
63 50 16 1670 161 562 047 265,06 1 1,450
75 65 16 2950 161 562 048 530,06 1 3,370
90 80 16 3600 161 562 049 662,53 1 5,320
110 100 16 4150 161 562 050 795,13 1 8,500

d FKM EUR SP Peso D L L2 pollici
(mm) Codice (kg) (mm) (mm) (mm) equiv.
(inch)
16 161 562 051 118,05 1 0,130 50 114 56 3 ∕8
20 161 562 052 118,05 1 0,130 50 124 56 1 ∕2
25 161 562 053 134,89 1 0,290 58 144 65 3 ∕4
32 161 562 054 145,22 1 0,320 68 154 71 1
40 161 562 055 175,55 1 0,530 84 174 85 1 ∕4
1
50 161 562 056 217,51 1 0,810 97 194 89 1 ∕2
1
63 161 562 057 309,16 1 1,450 124 224 101 2
75 161 562 058 618,41 1 3,380 166 284 136 2 ∕2
1
90 161 562 059 773,01 1 5,340 200 300 141 3
110 161 562 060 927,63 1 8,540 238 340 164 4

169
