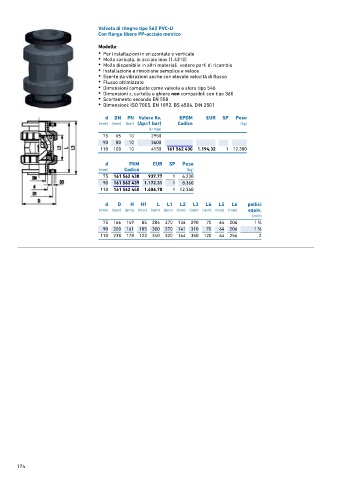

Page 174 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola di ritegno tipo 562 PVC-U
Con flange libere PP-acciaio metrico

Modello:
• Per installazioni in orizzontale e verticale
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Scartamento secondo EN 558
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 10 2950
90 80 10 3600
110 100 10 4150 161 562 430 1.194,32 1 12,300

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 562 438 937,77 1 6,230
90 161 562 439 1.172,31 1 8,360
110 161 562 440 1.406,70 1 12,340

d D H H1 L L1 L2 L3 L4 L5 L6 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
75 166 149 85 284 270 136 290 70 64 206 1 ∕4
1
90 200 161 105 300 270 141 310 70 64 206 1 ∕2
1
110 238 178 123 340 320 164 350 120 64 256 2

174
