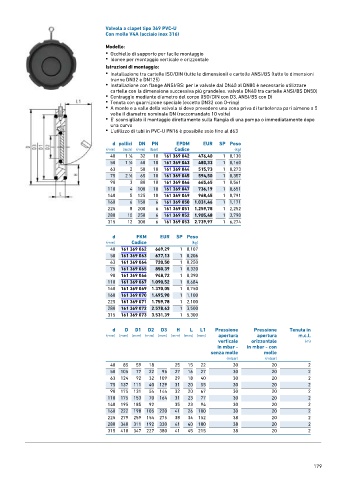

Page 179 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a clapet tipo 369 PVC-U
Con molle V4A (acciaio inox 316)

Modello:
• Occhiello di supporto per facile montaggio
• Idonee per montaggio verticale e orizzontale

Istruzioni di montaggio:
• Installazione tra cartelle ISO/DIN (tutte le dimensioni) e cartelle ANSI/BS (tutte le dimensioni
tranne DN32 e DN125)
• Installazione con flange ANSI/BS: per le valvole dal DN40 al DN80 è necessario utilizzare
cartelle con la dimensione successiva più grande(es. valvola DN40 tra cartelle ANSI/BS DN50)
• Centraggio mediante diametro del corpo (ISO/DIN con D3, ANSI/BS con D)
• Tenuta con guarnizione speciale (eccetto DN32 con O-ring)
• A monte e a valle della valvola si deve prevedere una zona priva di turbolenza pari almeno a 5
volte il diametro nominale DN (raccomandato 10 volte)
• E' sconsigliato il montaggio direttamente sulla flangia di una pompa o immediatamente dopo
una curva
• L'utilizzo di tubi in PVC-U PN16 è possibile solo fino al d63

d pollici DN PN EPDM EUR SP Peso
(mm) (inch) (mm) (bar) Codice (kg)
40 1 ∕4 32 10 161 369 042 476,40 1 0,130
1
50 1 ∕2 40 10 161 369 043 480,33 1 0,160
1
63 2 50 10 161 369 044 515,73 1 0,273
75 2 ∕2 65 10 161 369 045 594,50 1 0,357
1
90 3 80 10 161 369 046 645,65 1 0,561
110 4 100 10 161 369 047 736,19 1 0,651
140 5 125 10 161 369 049 968,45 1 0,791
160 6 150 6 161 369 050 1.031,46 1 1,171
225 8 200 6 161 369 051 1.259,78 1 2,252
280 10 250 6 161 369 052 1.905,48 1 3,790
315 12 300 6 161 369 053 2.739,97 1 6,274

d FKM EUR SP Peso
(mm) Codice (kg)
40 161 369 062 669,29 1 0,107
50 161 369 063 677,13 1 0,206
63 161 369 064 720,50 1 0,250
75 161 369 065 850,39 1 0,320
90 161 369 066 948,72 1 0,390
110 161 369 067 1.090,52 1 0,684
140 161 369 069 1.370,05 1 0,750
160 161 369 070 1.495,98 1 1,100
225 161 369 071 1.759,78 1 2,100
280 161 369 072 2.578,63 1 3,500
315 161 369 073 3.531,39 1 5,300

d D D1 D2 D3 H L L1 Pressione Pressione Tenuta in
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) apertura apertura m.c.l.
verticale orizzontale (m)
in mbar - in mbar - con
senza molle molle
(mbar) (mbar)
40 85 59 18 25 15 22 30 20 2
50 105 77 22 95 27 16 27 30 20 2
63 124 92 32 109 29 18 40 30 20 2
75 137 111 40 129 31 20 55 30 20 2
90 175 131 54 144 32 20 67 30 20 2
110 175 153 70 164 31 23 77 30 20 2
140 195 185 92 35 23 94 30 20 2
160 222 198 105 220 41 26 100 30 20 2
225 279 259 154 275 38 34 152 38 20 2
280 340 311 192 330 41 40 180 38 20 2
315 410 347 227 380 41 45 215 38 20 2

179
