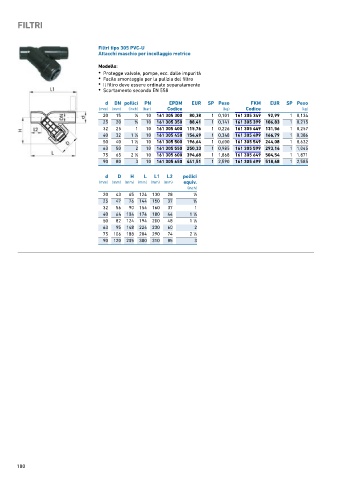

Page 180 - GEORGFISCHER - LISTINO 876 - FIDRA

FILTRI

Filtri tipo 305 PVC-U
Attacchi maschio per incollaggio metrico

Modello:
• Protegge valvole, pompe, ecc. dalle impurità
• Facile smontaggio per la pulizia del filtro
• Il filtro deve essere ordinato separatamente
• Scartamento secondo EN 558

d DN pollici PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (inch) (bar) Codice (kg) Codice (kg)
20 15 1 ∕2 10 161 305 300 80,38 1 0,101 161 305 349 92,99 1 0,134
25 20 3 ∕4 10 161 305 350 88,41 1 0,141 161 305 399 106,83 1 0,215
32 25 1 10 161 305 400 115,76 1 0,226 161 305 449 131,56 1 0,257
40 32 1 ∕4 10 161 305 450 154,49 1 0,348 161 305 499 166,79 1 0,386
1
50 40 1 ∕2 10 161 305 500 196,64 1 0,600 161 305 549 244,08 1 0,632
1
63 50 2 10 161 305 550 250,33 1 0,985 161 305 599 293,14 1 1,045
75 65 2 ∕2 10 161 305 600 394,68 1 1,868 161 305 649 504,54 1 1,871
1
90 80 3 10 161 305 650 441,51 1 2,590 161 305 699 518,68 1 2,585
d D H L L1 L2 pollici
(mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 43 65 124 130 28 1 ∕2
25 47 76 144 150 37 3 ∕4
32 56 90 154 160 37 1
40 64 104 174 180 44 1 ∕4
1
50 82 124 194 200 48 1 ∕2
1
63 95 148 224 230 60 2
75 106 188 284 290 74 2 ∕2
1
90 120 205 300 310 85 3
