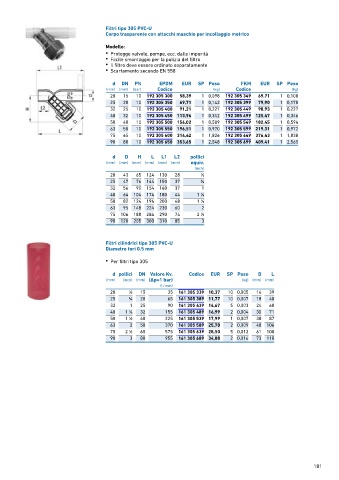

Page 181 - GEORGFISCHER - LISTINO 876 - FIDRA

Filtri tipo 305 PVC-U
Corpo trasparente con attacchi maschio per incollaggio metrico

Modello:
• Protegge valvole, pompe, ecc. dalle impurità
• Facile smontaggio per la pulizia del filtro
• Il filtro deve essere ordinato separatamente
• Scartamento secondo EN 558

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
20 15 10 192 305 300 58,39 1 0,098 192 305 349 69,71 1 0,100
25 20 10 192 305 350 69,71 1 0,143 192 305 399 79,90 1 0,170
32 25 10 192 305 400 91,21 1 0,227 192 305 449 98,93 1 0,227
40 32 10 192 305 450 113,96 1 0,342 192 305 499 125,47 1 0,346
50 40 10 192 305 500 156,02 1 0,589 192 305 549 182,45 1 0,594
63 50 10 192 305 550 196,51 1 0,970 192 305 599 219,31 1 0,972
75 65 10 192 305 600 314,42 1 1,826 192 305 649 376,43 1 1,838
90 80 10 192 305 650 353,65 1 2,548 192 305 699 409,41 1 2,565

d D H L L1 L2 pollici
(mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 43 65 124 130 28 1 ∕2
25 47 76 144 150 37 3 ∕4
32 56 90 154 160 37 1
40 64 104 174 180 44 1 ∕4
1
50 82 124 194 200 48 1 ∕2
1
63 95 148 224 230 60 2
75 106 188 284 290 74 2 ∕2
1
90 120 205 300 310 85 3

Filtri cilindrici tipo 305 PVC-U
Diametro fori 0.5 mm

• Per filtri tipo 305

d pollici DN Valore Kv. Codice EUR SP Peso D L
(mm) (inch) (mm) (Δp=1 bar) (kg) (mm) (mm)
(l ⁄ min)
20 1 ∕2 15 35 161 305 339 10,37 10 0,005 14 39
25 3 ∕4 20 65 161 305 389 11,77 10 0,007 18 48
32 1 25 90 161 305 439 14,67 5 0,003 24 60
40 1 ∕4 32 155 161 305 489 16,99 2 0,004 30 71
1
50 1 ∕2 40 225 161 305 539 17,99 1 0,007 38 87
1
63 2 50 370 161 305 589 25,78 2 0,009 48 106
75 2 ∕2 65 575 161 305 639 28,50 5 0,012 61 100
1
90 3 80 955 161 305 689 34,88 2 0,016 73 118
