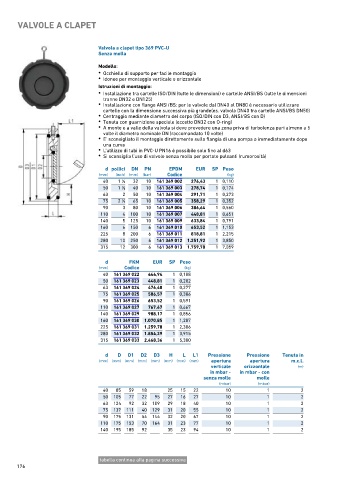

P. 176
VALVOLE A CLAPET
Valvola a clapet tipo 369 PVC-U
Senza molla
Modello:
• Occhiello di supporto per facile montaggio
• Idonee per montaggio verticale e orizzontale
Istruzioni di montaggio:
• Installazione tra cartelle ISO/DIN (tutte le dimensioni) e cartelle ANSI/BS (tutte le dimensioni
tranne DN32 e DN125)
• Installazione con flange ANSI/BS: per le valvole dal DN40 al DN80 è necessario utilizzare
cartelle con la dimensione successiva più grande(es. valvola DN40 tra cartelle ANSI/BS DN50)
• Centraggio mediante diametro del corpo (ISO/DIN con D3, ANSI/BS con D)
• Tenuta con guarnizione speciale (eccetto DN32 con O-ring)
• A monte e a valle della valvola si deve prevedere una zona priva di turbolenza pari almeno a 5
volte il diametro nominale DN (raccomandato 10 volte)
• E' sconsigliato il montaggio direttamente sulla flangia di una pompa o immediatamente dopo
una curva
• L'utilizzo di tubi in PVC-U PN16 è possibile solo fino al d63
• Si sconsiglia l'uso di valvole senza molla per portate pulsanti (rumorosità)
d pollici DN PN EPDM EUR SP Peso
(mm) (inch) (mm) (bar) Codice (kg)
40 1 ∕4 32 10 161 369 002 276,43 1 0,110
1
50 1 ∕2 40 10 161 369 003 278,74 1 0,174
1
63 2 50 10 161 369 004 291,71 1 0,273
75 2 ∕2 65 10 161 369 005 358,29 1 0,352
1
90 3 80 10 161 369 006 386,64 1 0,560
110 4 100 10 161 369 007 448,81 1 0,651
140 5 125 10 161 369 009 633,84 1 0,791
160 6 150 6 161 369 010 653,52 1 1,153
225 8 200 6 161 369 011 818,81 1 2,215
280 10 250 6 161 369 012 1.251,92 1 3,850
315 12 300 6 161 369 013 1.759,78 1 7,059
d FKM EUR SP Peso
(mm) Codice (kg)
40 161 369 022 444,94 1 0,108
50 161 369 023 448,81 1 0,202
63 161 369 024 476,40 1 0,277
75 161 369 025 586,57 1 0,386
90 161 369 026 653,52 1 0,591
110 161 369 027 767,67 1 0,667
140 161 369 029 988,17 1 0,856
160 161 369 030 1.070,85 1 1,207
225 161 369 031 1.259,78 1 2,306
280 161 369 032 1.854,29 1 3,915
315 161 369 033 2.468,36 1 5,300
d D D1 D2 D3 H L L1 Pressione Pressione Tenuta in
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) apertura apertura m.c.l.
verticale orizzontale (m)
in mbar - in mbar - con
senza molle molle
(mbar) (mbar)
40 85 59 18 25 15 22 10 1 2
50 105 77 22 95 27 16 27 10 1 2
63 124 92 32 109 29 18 40 10 1 2
75 137 111 40 129 31 20 55 10 1 2
90 175 131 54 144 32 20 67 10 1 2
110 175 153 70 164 31 23 77 10 1 2
140 195 185 92 35 23 94 10 1 2
tabella continua alla pagina successiva
