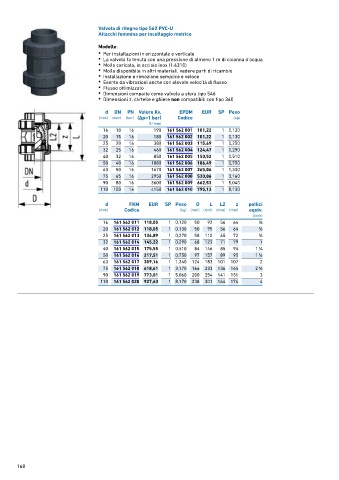

Page 168 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola di ritegno tipo 562 PVC-U
Attacchi femmina per incollaggio metrico

Modello:
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 190 161 562 001 101,22 1 0,120
20 15 16 180 161 562 002 101,22 1 0,130
25 20 16 380 161 562 003 115,69 1 0,250
32 25 16 460 161 562 004 124,47 1 0,290
40 32 16 850 161 562 005 150,52 1 0,510
50 40 16 1080 161 562 006 186,49 1 0,750
63 50 16 1670 161 562 007 265,06 1 1,330
75 65 16 2950 161 562 008 530,06 1 3,160
90 80 16 3600 161 562 009 662,53 1 5,040
110 100 16 4150 161 562 010 795,13 1 8,130

d FKM EUR SP Peso D L L2 z pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
16 161 562 011 118,05 1 0,120 50 92 56 64 3 ∕8
20 161 562 012 118,05 1 0,130 50 95 56 64 1 ∕2
25 161 562 013 134,89 1 0,270 58 110 65 72 3 ∕4
32 161 562 014 145,22 1 0,290 68 123 71 79 1
40 161 562 015 175,55 1 0,510 84 146 85 94 1 ∕4
1
50 161 562 016 217,51 1 0,750 97 157 89 95 1 ∕2
1
63 161 562 017 309,16 1 1,340 124 183 101 107 2
75 161 562 018 618,41 1 3,170 166 233 136 144 2 ∕2
1
90 161 562 019 773,01 1 5,060 200 254 141 151 3
110 161 562 020 927,63 1 8,170 238 301 164 174 4
