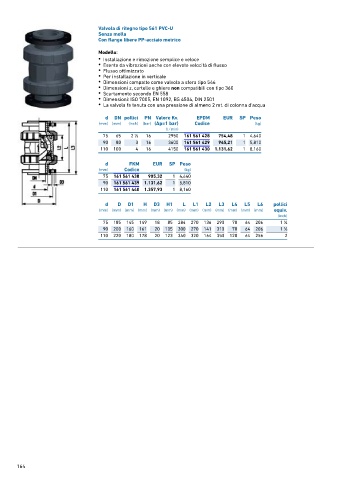

Valvola di ritegno tipo 561 PVC-U
Senza molla
Con flange libere PP-acciaio metrico

Modello:
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Scartamento secondo EN 558
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 16 2950 161 561 428 754,48 1 4,640
1
90 80 3 16 3600 161 561 429 945,21 1 5,810
110 100 4 16 4150 161 561 430 1.131,62 1 8,160

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 561 438 905,32 1 4,640
90 161 561 439 1.131,62 1 5,810
110 161 561 440 1.357,93 1 8,160

d D D1 H D3 H1 L L1 L2 L3 L4 L5 L6 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
75 185 145 149 18 85 284 270 136 290 70 64 206 1 ∕4
1
90 200 160 161 20 105 300 270 141 310 70 64 206 1 ∕2
1
110 220 180 178 20 123 340 320 164 350 120 64 256 2
