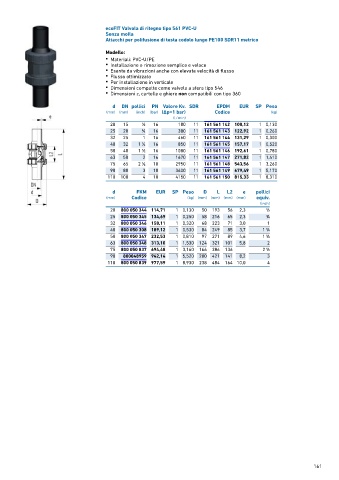

ecoFIT Valvola di ritegno tipo 561 PVC-U
Senza molla
Attacchi per polifusione di testa codolo lungo PE100 SDR11 metrico

Modello:
• Materiali: PVC-U/PE
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

d DN pollici PN Valore Kv. SDR EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 16 180 11 161 561 142 108,12 1 0,130
25 20 3 ∕4 16 380 11 161 561 143 122,92 1 0,260
32 25 1 16 460 11 161 561 144 131,29 1 0,300
40 32 1 ∕4 16 850 11 161 561 145 157,17 1 0,520
1
50 40 1 ∕2 16 1080 11 161 561 146 192,61 1 0,780
1
63 50 2 16 1670 11 161 561 147 271,82 1 1,410
1
75 65 2 ∕2 10 2950 11 161 561 148 543,56 1 3,260
90 80 3 10 3600 11 161 561 149 679,49 1 5,170
110 100 4 10 4150 11 161 561 150 815,33 1 8,310
d FKM EUR SP Peso D L L2 e pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
20 800 050 344 114,71 1 0,130 50 193 56 2,3 1 ∕2
25 800 050 345 134,69 1 0,250 58 216 65 2,3 3 ∕4
32 800 050 346 158,11 1 0,320 68 223 71 3,0 1
40 800 050 308 189,12 1 0,530 84 249 85 3,7 1 ∕4
1
1
50 800 050 347 232,53 1 0,810 97 271 89 4,6 1 ∕2
63 800 050 348 313,10 1 1,530 124 321 101 5,8 2
75 800 050 837 694,48 1 3,160 166 386 136 2 ∕2
1
90 800048959 942,14 1 5,520 200 421 141 8,2 3
110 800 050 839 977,59 1 8,930 238 484 164 10,0 4
