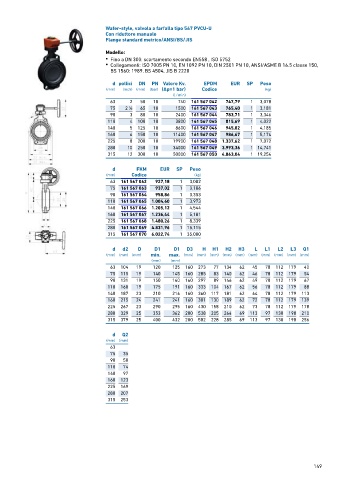

P. 149
Wafer-style, valvola a farfalla tipo 567 PVCU-U
Con riduttore manuale
Flange standard metrico/ANSI/BS/JIS
Modello:
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 567 042 747,79 1 3,078
75 2 ∕2 65 10 1500 161 567 043 765,40 1 3,181
1
90 3 80 10 2400 161 567 044 783,71 1 3,346
110 4 100 10 3800 161 567 045 815,69 1 4,022
140 5 125 10 8600 161 567 046 945,82 1 4,185
160 6 150 10 11400 161 567 047 986,67 1 5,174
225 8 200 10 19900 161 567 048 1.337,62 1 7,072
280 10 250 10 34000 161 567 049 3.993,36 1 14,741
315 12 300 10 50000 161 567 050 4.863,04 1 19,254
d FKM EUR SP Peso
(mm) Codice (kg)
63 161 567 062 927,18 1 3,082
75 161 567 063 937,02 1 3,186
90 161 567 064 958,86 1 3,353
110 161 567 065 1.004,60 1 3,973
140 161 567 066 1.205,12 1 4,544
160 161 567 067 1.236,44 1 5,181
225 161 567 068 1.480,26 1 8,339
280 161 567 069 4.831,96 1 15,115
315 161 567 070 6.022,74 1 35,000
d d2 D D1 D1 D3 H H1 H2 H3 L L1 L2 L3 Q1
(mm) (mm) (mm) min. max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 104 19 120 125 160 273 77 134 62 45 78 112 179 40
75 115 19 140 145 160 285 83 140 62 46 78 112 179 54
90 131 19 150 160 160 297 89 146 62 49 78 112 179 67
110 160 19 175 191 160 333 104 167 62 56 78 112 179 88
140 187 23 210 216 160 360 117 181 62 64 78 112 179 113
160 215 24 241 241 160 381 130 189 62 72 78 112 179 139
225 267 23 290 295 160 430 158 210 62 73 78 112 179 178
280 329 25 353 362 200 538 205 264 69 113 97 130 198 210
315 379 25 400 432 200 582 228 285 69 113 97 130 198 256
d Q2
(mm) (mm)
63
75 35
90 50
110 74
140 97
160 123
225 169
280 207
315 253
149
