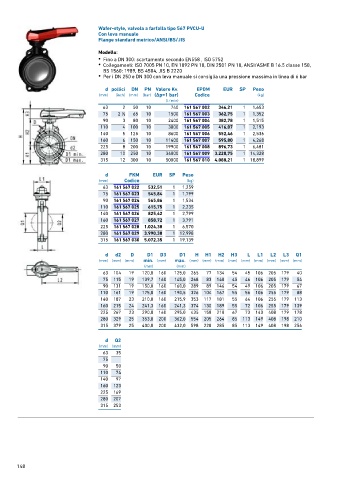

Page 148 - GEORGFISCHER - LISTINO 876 - FIDRA

Wafer-style, valvola a farfalla tipo 567 PVCU-U
Con leva manuale
Flange standard metrico/ANSI/BS/JIS

Modello:
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 567 002 346,21 1 1,653
75 2 ∕2 65 10 1500 161 567 003 362,75 1 1,352
1
90 3 80 10 2400 161 567 004 382,78 1 1,515
110 4 100 10 3800 161 567 005 416,07 1 2,193
140 5 125 10 8600 161 567 006 552,46 1 2,536
160 6 150 10 11400 161 567 007 595,80 1 4,268
225 8 200 10 19900 161 567 008 896,73 1 6,481
280 10 250 10 34000 161 567 009 3.228,75 1 14,328
315 12 300 10 50000 161 567 010 4.088,21 1 18,899

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 567 022 532,51 1 1,259
75 161 567 023 545,84 1 1,799
90 161 567 024 565,86 1 1,534
110 161 567 025 615,75 1 2,235
140 161 567 026 825,42 1 2,799
160 161 567 027 858,72 1 3,791
225 161 567 028 1.024,38 1 6,570
280 161 567 029 3.990,30 1 12,998
315 161 567 030 5.072,35 1 19,139

d d2 D D1 D3 D1 H H1 H2 H3 L L1 L2 L3 Q1
(mm) (mm) (mm) min. (mm) max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm) (mm)
63 104 19 120,0 160 125,0 265 77 134 54 45 106 205 179 40
75 115 19 139,7 160 145,0 268 83 140 45 46 106 205 179 54
90 131 19 150,0 160 160,0 289 89 146 54 49 106 205 179 67
110 161 19 175,0 160 190,5 326 104 167 55 56 106 255 179 88
140 187 23 210,0 160 215,9 353 117 181 55 64 106 255 179 113
160 215 24 241,3 160 241,3 374 130 189 55 72 106 255 179 139
225 267 23 290,0 160 295,0 435 158 210 67 73 140 408 179 178
280 329 25 353,0 200 362,0 554 205 264 85 113 149 408 198 210
315 379 25 400,0 200 432,0 598 228 285 85 113 149 408 198 256

d Q2
(mm) (mm)
63 35
75
90 50
110 74
140 97
160 123
225 169
280 207
315 253
