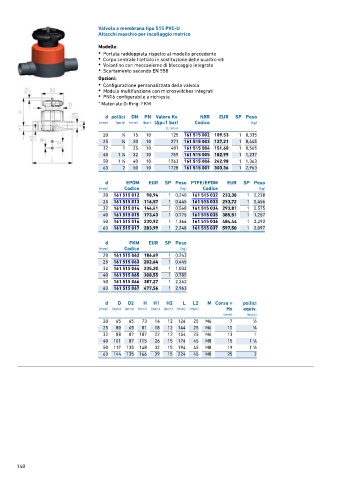

Page 140 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a membrana tipo 515 PVC-U
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

d pollici DN PN Valore Kv. NBR EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 125 161 515 002 109,53 1 0,335
25 3 ∕4 20 10 271 161 515 003 127,21 1 0,445
32 1 25 10 481 161 515 004 151,60 1 0,565
40 1 ∕4 32 10 759 161 515 005 182,99 1 1,237
1
50 1 ∕2 40 10 1263 161 515 006 242,98 1 1,363
1
63 2 50 10 1728 161 515 007 303,36 1 2,963
d EPDM EUR SP Peso PTFE/EPDM EUR SP Peso
(mm) Codice (kg) Codice (kg)
20 161 515 012 98,94 1 0,240 161 515 032 233,38 1 0,238
25 161 515 013 116,57 1 0,445 161 515 033 253,72 1 0,456
32 161 515 014 144,41 1 0,568 161 515 034 293,81 1 0,575
40 161 515 015 173,43 1 0,775 161 515 035 385,51 1 1,257
50 161 515 016 230,92 1 1,364 161 515 036 484,44 1 2,292
63 161 515 017 283,99 1 2,248 161 515 037 597,50 1 2,097

d FKM EUR SP Peso
(mm) Codice (kg)
20 161 515 062 186,69 1 0,243
25 161 515 063 202,64 1 0,445
32 161 515 064 235,20 1 1,032
40 161 515 065 308,55 1 0,785
50 161 515 066 387,27 1 2,262
63 161 515 067 477,56 1 2,963

d D D2 H H1 H2 L L2 M Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 73 14 12 124 25 M6 7 1 ∕2
25 80 65 81 18 12 144 25 M6 10 3 ∕4
32 88 87 107 22 12 154 25 M6 13 1
40 101 87 115 26 15 174 45 M8 15 1 ∕4
1
50 117 135 148 32 15 194 45 M8 19 1 ∕2
1
63 144 135 166 39 15 224 45 M8 25 2
