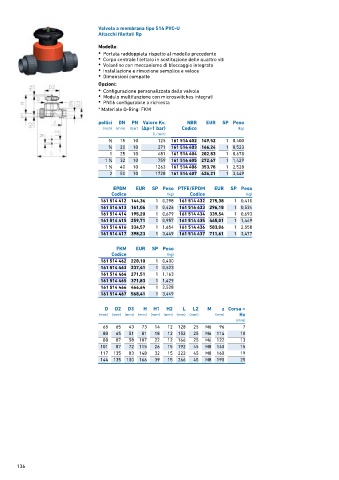

Page 136 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a membrana tipo 514 PVC-U
Attacchi filettati Rp

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

pollici DN PN Valore Kv. NBR EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 15 10 125 161 514 402 149,52 1 0,400
3 20 10 271 161 514 403 166,24 1 0,523
∕4
1 25 10 481 161 514 404 202,83 1 0,678
1 32 10 759 161 514 405 272,67 1 1,429
1 ∕4
1
1 ∕2 40 10 1263 161 514 406 353,78 1 2,528
2 50 10 1728 161 514 407 426,21 1 3,449
EPDM EUR SP Peso PTFE/EPDM EUR SP Peso
Codice (kg) Codice (kg)
161 514 412 144,36 1 0,298 161 514 432 275,38 1 0,410
161 514 413 161,06 1 0,426 161 514 433 296,18 1 0,534
161 514 414 195,20 1 0,679 161 514 434 339,54 1 0,693
161 514 415 259,71 1 0,957 161 514 435 465,01 1 1,449
161 514 416 334,57 1 1,654 161 514 436 583,06 1 2,558
161 514 417 398,23 1 3,449 161 514 437 711,61 1 3,477

FKM EUR SP Peso
Codice (kg)
161 514 462 220,10 1 0,400
161 514 463 237,41 1 0,523
161 514 464 271,51 1 1,163
161 514 465 371,83 1 1,429
161 514 466 466,64 1 2,528
161 514 467 568,41 1 3,449

D D2 D3 H H1 H2 L L2 M z Corsa =
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
65 65 43 73 14 12 128 25 M6 96 7
80 65 51 81 18 12 152 25 M6 114 10
88 87 58 107 22 12 166 25 M6 122 13
101 87 72 115 26 15 192 45 M8 140 15
117 135 83 148 32 15 222 45 M8 160 19
144 135 100 166 39 15 266 45 M8 190 25
