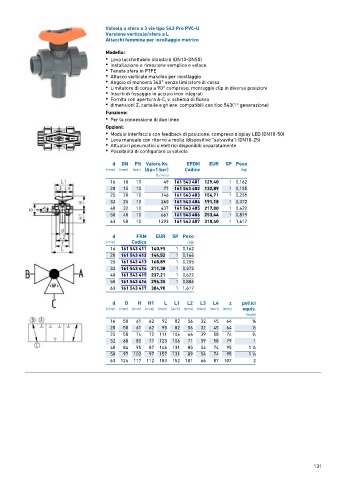

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione verticale/sfera a L
Attacchi femmina per incollaggio metrico

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Attacco verticale maschio per incollaggio
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Funzione:
• Per la connessione di due linee

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 49 161 543 401 129,40 1 0,162
20 15 10 77 161 543 402 132,89 1 0,155
25 20 10 146 161 543 403 154,71 1 0,255
32 25 10 260 161 543 404 191,18 1 0,372
40 32 10 437 161 543 405 217,00 1 0,622
50 40 10 667 161 543 406 253,44 1 0,879
63 50 10 1293 161 543 407 318,40 1 1,617

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 543 411 140,95 1 0,162
20 161 543 412 144,52 1 0,166
25 161 543 413 168,89 1 0,255
32 161 543 414 211,38 1 0,372
40 161 543 415 237,21 1 0,622
50 161 543 416 296,35 1 0,886
63 161 543 417 384,90 1 1,617

d D H H1 L L1 L2 L3 L4 z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 62 92 82 56 32 45 64 3 ∕8
20 50 61 62 95 82 56 32 45 64 1 ∕2
25 58 74 72 111 106 66 39 58 74 3 ∕4
32 68 80 77 123 106 71 39 58 79 1
40 84 95 87 146 131 85 54 74 95 1 ∕4
1
50 97 102 97 157 131 89 54 74 95 1 ∕2
1
63 124 117 112 183 152 101 66 87 107 2
