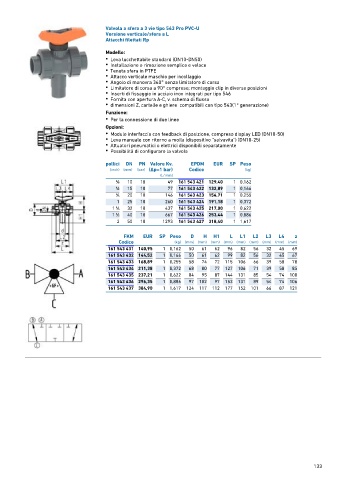

Page 133 - GEORGFISCHER - LISTINO 876 - FIDRA

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione verticale/sfera a L
Attacchi filettati Rp

Modello:
• Leva lucchettabile standard (DN10-DN50)
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PTFE
• Attacco verticale maschio per incollaggio
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati per tipo 546
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Funzione:
• Per la connessione di due linee

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Possibilità di configurare la valvola

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 10 49 161 543 421 129,40 1 0,162
∕8
1 ∕2 15 10 77 161 543 422 132,89 1 0,166
3 20 10 146 161 543 423 154,71 1 0,255
∕4
1 25 10 260 161 543 424 191,18 1 0,372
1 32 10 437 161 543 425 217,00 1 0,622
1 ∕4
1
1 ∕2 40 10 667 161 543 426 253,44 1 0,886
2 50 10 1293 161 543 427 318,40 1 1,617
FKM EUR SP Peso D H H1 L L1 L2 L3 L4 z
Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
161 543 431 140,95 1 0,162 50 61 62 96 82 56 32 45 69
161 543 432 144,52 1 0,166 50 61 62 99 82 56 32 45 67
161 543 433 168,89 1 0,255 58 74 72 115 106 66 39 58 78
161 543 434 211,38 1 0,372 68 80 77 127 106 71 39 58 85
161 543 435 237,21 1 0,622 84 95 87 144 131 85 54 74 100
161 543 436 296,35 1 0,886 97 102 97 153 131 89 54 74 106
161 543 437 384,90 1 1,617 124 117 112 177 152 101 66 87 121
