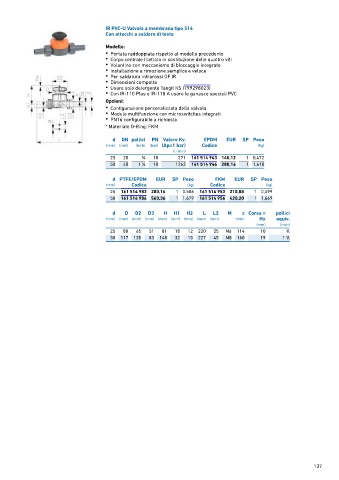

Page 137 - GEORGFISCHER - LISTINO 876 - FIDRA

IR PVC-U Valvola a membrana tipo 514
Con attacchi a saldare di testa

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Per saldatura infrarossi GF IR
• Dimensioni compatte
• Usare solo detergente Tangit KS (799298023)
• Con IR-110 Plus e IR-110 A usare le ganasce speciali PVC

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
25 20 3 ∕4 10 271 161 514 943 140,12 1 0,472
50 40 1 ∕2 10 1263 161 514 946 280,16 1 1,618
1

d PTFE/EPDM EUR SP Peso FKM EUR SP Peso
(mm) Codice (kg) Codice (kg)
25 161 514 983 280,16 1 0,506 161 514 953 210,08 1 0,499
50 161 514 986 560,36 1 1,679 161 514 956 420,20 1 1,669

d D D2 D3 H H1 H2 L L2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
25 80 65 51 81 18 12 220 25 M6 114 10 3 ∕4
50 117 135 83 148 32 15 227 45 M8 160 19 1 ∕2
1
