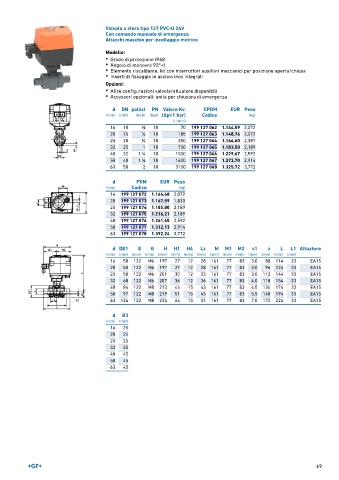

Page 69 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 127 PVC-U 24V
Con comando manuale di emergenza
Attacchi maschio per incollaggio metrico

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 062 1.144,59 2,072
20 15 1 ∕2 10 185 199 127 063 1.148,76 2,072
25 20 3 ∕4 10 350 199 127 064 1.164,60 2,387
32 25 1 10 700 199 127 065 1.183,50 2,189
40 32 1 ∕4 10 1000 199 127 066 1.229,67 2,592
1
50 40 1 ∕2 10 1600 199 127 067 1.273,70 2,914
1
63 50 2 10 3100 199 127 068 1.325,72 3,772
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 072 1.164,48 2,072
20 199 127 073 1.167,59 1,830
25 199 127 074 1.185,80 2,189
32 199 127 075 1.216,21 2,189
40 199 127 076 1.261,45 2,592
50 199 127 077 1.312,13 2,914
63 199 127 078 1.392,24 3,772

d DE1 E G H H1 H4 Lz M M1 M2 s1 z L L1 Attuatore
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 197 27 12 28 161 77 83 3,0 88 114 33 EA15
20 50 122 M6 197 27 12 28 161 77 83 3,0 96 124 33 EA15
25 58 122 M6 201 30 12 33 161 77 83 3,0 112 144 33 EA15
32 68 122 M6 207 36 12 36 161 77 83 4,0 118 154 33 EA15
40 84 122 M8 213 44 15 43 161 77 83 4,5 134 174 33 EA15
50 97 122 M8 219 51 15 45 161 77 83 5,5 148 194 33 EA15
63 124 122 M8 234 64 15 51 161 77 83 7,0 170 224 33 EA15

d B3
(mm) (mm)
16 25
20 25
25 25
32 25
40 45
50 45
63 45
