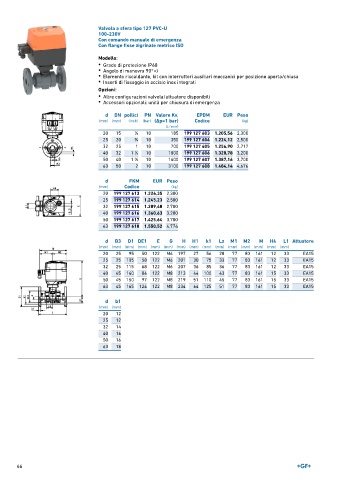

Page 66 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 127 PVC-U
100-230V
Con comando manuale di emergenza
Con flange fisse zigrinate metrico ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 199 127 603 1.205,56 2,300
25 20 3 ∕4 10 350 199 127 604 1.224,12 2,500
32 25 1 10 700 199 127 605 1.256,90 2,717
40 32 1 ∕4 10 1000 199 127 606 1.328,78 3,200
1
50 40 1 ∕2 10 1600 199 127 607 1.387,16 3,700
1
63 50 2 10 3100 199 127 608 1.484,14 4,676
d FKM EUR Peso
(mm) Codice (kg)
20 199 127 613 1.224,35 2,300
25 199 127 614 1.245,23 2,500
32 199 127 615 1.289,48 2,700
40 199 127 616 1.360,63 3,200
50 199 127 617 1.425,64 3,700
63 199 127 618 1.550,52 4,776

d B3 D1 DE1 E G H H1 k1 Lz M1 M2 M H4 L1 Attuatore
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 25 95 50 122 M6 197 27 56 28 77 83 161 12 33 EA15
25 25 105 58 122 M6 201 30 75 33 77 83 161 12 33 EA15
32 25 115 68 122 M6 207 36 85 36 77 83 161 12 33 EA15
40 45 140 84 122 M8 213 44 100 43 77 83 161 15 33 EA15
50 45 150 97 122 M8 219 51 110 45 77 83 161 15 33 EA15
63 45 165 124 122 M8 234 64 125 51 77 83 161 15 33 EA15

d b1
(mm) (mm)
20 12
25 12
32 14
40 16
50 16
63 18

66
