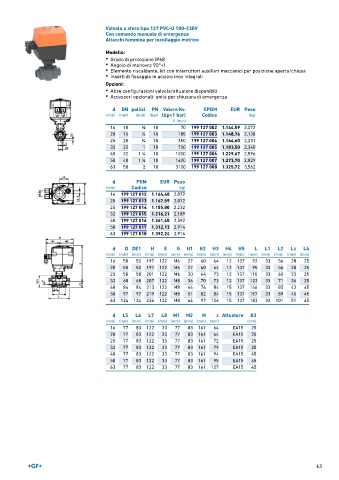

Page 63 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 127 PVC-U 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 002 1.144,59 2,072
20 15 1 ∕2 10 185 199 127 003 1.148,76 2,138
25 20 3 ∕4 10 350 199 127 004 1.164,60 2,231
32 25 1 10 700 199 127 005 1.183,50 2,340
40 32 1 ∕4 10 1000 199 127 006 1.229,67 2,596
1
50 40 1 ∕2 10 1600 199 127 007 1.273,70 2,829
1
63 50 2 10 3100 199 127 008 1.325,72 3,562
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 012 1.164,48 2,072
20 199 127 013 1.167,59 2,072
25 199 127 014 1.185,80 2,232
32 199 127 015 1.216,21 2,189
40 199 127 016 1.261,45 2,592
50 199 127 017 1.312,13 2,914
63 199 127 018 1.392,24 2,914

d D DE1 H E G H1 H2 H3 H4 H5 L L1 L2 Lz L4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 50 197 122 M6 27 60 64 12 137 92 33 56 28 25
20 50 50 197 122 M6 27 60 64 12 137 95 33 56 28 25
25 58 58 201 122 M6 30 64 73 12 137 110 33 65 33 25
32 68 68 207 122 M8 36 70 73 12 137 123 33 71 36 25
40 84 84 213 122 M8 44 76 84 15 137 146 33 85 43 45
50 97 97 219 122 M8 51 82 84 15 137 157 33 89 45 45
63 124 124 234 122 M8 64 97 106 15 137 183 33 101 51 45

d L5 L6 L7 L8 M1 M2 M z Attuatore B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 77 83 122 33 77 83 161 64 EA15 25
20 77 83 122 33 77 83 161 64 EA15 25
25 77 83 122 33 77 83 161 72 EA15 25
32 77 83 122 33 77 83 161 79 EA15 25
40 77 83 122 33 77 83 161 94 EA15 45
50 77 83 122 33 77 83 161 95 EA15 45
63 77 83 122 33 77 83 161 107 EA15 45
