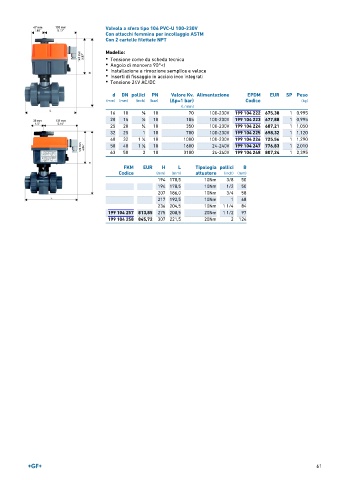

Page 61 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 104 PVC-U 100-230V
Con attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Tensione come da scheda tecnica
• Angolo di manovra 90°<)
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Tensione 24V AC/DC

d DN pollici PN Valore Kv. Alimentazione EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 100-230V 199 104 222 675,38 1 0,995
20 15 1 ∕2 10 185 100-230V 199 104 223 677,88 1 0,995
25 20 3 ∕4 10 350 100-230V 199 104 224 687,21 1 1,050
32 25 1 10 700 100-230V 199 104 225 698,32 1 1,120
40 32 1 ∕4 10 1000 100-230V 199 104 226 725,56 1 1,290
1
50 40 1 ∕2 10 1600 24-240V 199 104 247 776,83 1 2,010
1
63 50 2 10 3100 24-240V 199 104 248 807,24 1 2,395
FKM EUR H L Tipologia pollici B
Codice (mm) (mm) attuatore (inch) (mm)
194 178,5 10Nm 3/8 50
194 178,5 10Nm 1/2 50
207 186,0 10Nm 3/4 58
217 192,5 10Nm 1 68
236 204,5 10Nm 1 1/4 84
199 104 257 813,85 275 208,5 20Nm 1 1/2 97
199 104 258 845,72 307 221,5 20Nm 2 124

61
