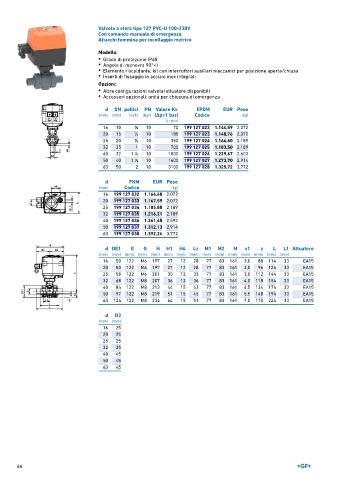

Page 64 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 127 PVC-U 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 022 1.144,59 2,072
20 15 1 ∕2 10 185 199 127 023 1.148,76 2,072
25 20 3 ∕4 10 350 199 127 024 1.164,60 2,189
32 25 1 10 700 199 127 025 1.183,50 2,189
40 32 1 ∕4 10 1000 199 127 026 1.229,67 2,603
1
50 40 1 ∕2 10 1600 199 127 027 1.273,70 2,914
1
63 50 2 10 3100 199 127 028 1.325,72 3,772
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 032 1.164,48 2,072
20 199 127 033 1.167,59 2,072
25 199 127 034 1.185,80 2,189
32 199 127 035 1.216,21 2,189
40 199 127 036 1.261,45 2,592
50 199 127 037 1.312,13 2,914
63 199 127 038 1.392,24 3,772

d DE1 E G H H1 H4 Lz M1 M2 M s1 z L L1 Attuatore
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 197 27 12 28 77 83 161 3,0 88 114 33 EA15
20 50 122 M6 197 27 12 28 77 83 161 3,0 96 124 33 EA15
25 58 122 M6 201 30 12 33 77 83 161 3,0 112 144 33 EA15
32 68 122 M8 207 36 12 36 77 83 161 4,0 118 154 33 EA15
40 84 122 M8 213 44 15 43 77 83 161 4,5 134 174 33 EA15
50 97 122 M8 219 51 15 45 77 83 161 5,5 148 194 33 EA15
63 124 122 M8 234 64 15 51 77 83 161 7,0 170 224 33 EA15

d B3
(mm) (mm)
16 25
20 25
25 25
32 25
40 45
50 45
63 45

64
