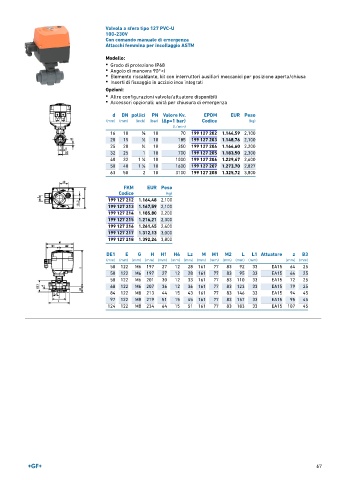

Page 67 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 127 PVC-U
100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio ASTM

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 202 1.144,59 2,100
20 15 1 ∕2 10 185 199 127 203 1.148,76 2,100
25 20 3 ∕4 10 350 199 127 204 1.164,60 2,200
32 25 1 10 700 199 127 205 1.183,50 2,300
40 32 1 ∕4 10 1000 199 127 206 1.229,67 2,600
1
50 40 1 ∕2 10 1600 199 127 207 1.273,70 2,827
1
63 50 2 10 3100 199 127 208 1.325,72 3,800
FKM EUR Peso
Codice (kg)
199 127 212 1.164,48 2,100
199 127 213 1.167,59 2,100
199 127 214 1.185,80 2,200
199 127 215 1.216,21 2,300
199 127 216 1.261,45 2,600
199 127 217 1.312,13 3,000
199 127 218 1.392,24 3,800

DE1 E G H H1 H4 Lz M M1 M2 L L1 Attuatore z B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 122 M6 197 27 12 28 161 77 83 92 33 EA15 64 25
50 122 M6 197 27 12 28 161 77 83 95 33 EA15 64 25
58 122 M6 201 30 12 33 161 77 83 110 33 EA15 72 25
68 122 M6 207 36 12 36 161 77 83 123 33 EA15 79 25
84 122 M8 213 44 15 43 161 77 83 146 33 EA15 94 45
97 122 M8 219 51 15 45 161 77 83 157 33 EA15 95 45
124 122 M8 234 64 15 51 161 77 83 183 33 EA15 107 45

67
