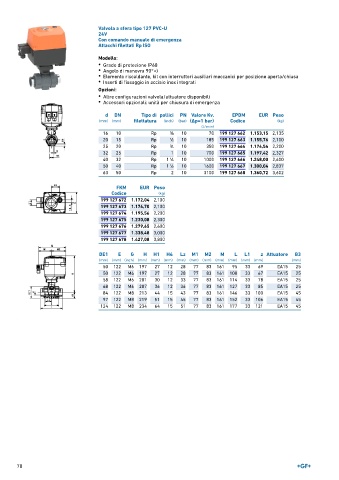

Page 70 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 127 PVC-U
24V
Con comando manuale di emergenza
Attacchi filettati Rp ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN Tipo di pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) filettatura (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 Rp 3 ∕8 10 70 199 127 662 1.153,15 2,135
20 15 Rp 1 ∕2 10 185 199 127 663 1.155,76 2,100
25 20 Rp 3 ∕4 10 350 199 127 664 1.174,54 2,200
32 25 Rp 1 10 700 199 127 665 1.197,42 2,327
40 32 Rp 1 ∕4 10 1000 199 127 666 1.248,00 2,600
1
50 40 Rp 1 ∕2 10 1600 199 127 667 1.300,04 2,837
1
63 50 Rp 2 10 3100 199 127 668 1.360,72 3,602
FKM EUR Peso
Codice (kg)
199 127 672 1.172,04 2,100
199 127 673 1.174,70 2,100
199 127 674 1.195,56 2,200
199 127 675 1.230,08 2,300
199 127 676 1.279,65 2,600
199 127 677 1.338,48 3,000
199 127 678 1.427,08 3,800

DE1 E G H H1 H4 Lz M1 M2 M L L1 z Attuatore B3
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
50 122 M6 197 27 12 28 77 83 161 95 33 69 EA15 25
50 122 M6 197 27 12 28 77 83 161 100 33 67 EA15 25
58 122 M6 201 30 12 33 77 83 161 114 33 78 EA15 25
68 122 M6 207 36 12 36 77 83 161 127 33 85 EA15 25
84 122 M8 213 44 15 43 77 83 161 146 33 100 EA15 45
97 122 M8 219 51 15 45 77 83 161 152 33 106 EA15 45
124 122 M8 234 64 15 51 77 83 161 177 33 121 EA15 45

70
