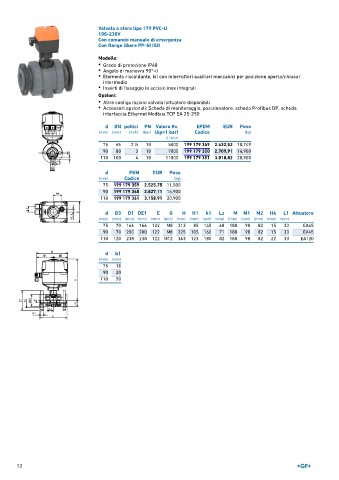

Valvola a sfera tipo 179 PVC-U
100-230V
Con comando manuale di emergenza
Con flange libere PP-St ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: Scheda di monitoraggio, posizionatore, scheda Profibus DP, scheda
interfaccia Ethernet Modbus TCP EA 25-250

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 10 5000 199 179 349 2.432,52 10,749
1
90 80 3 10 7000 199 179 350 2.709,91 14,900
110 100 4 10 11000 199 179 351 3.018,82 20,900

d FKM EUR Peso
(mm) Codice (kg)
75 199 179 359 2.525,75 11,500
90 199 179 360 2.827,11 14,900
110 199 179 361 3.158,91 20,900

d B3 D1 DE1 E G H H1 k1 Lz M M1 M2 H4 L1 Attuatore
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 70 166 166 122 M8 313 85 145 68 180 98 82 15 33 EA45
90 70 200 200 122 M8 325 105 160 71 180 98 82 15 33 EA45
110 120 238 238 122 M12 363 123 180 82 180 98 82 22 33 EA120

d b1
(mm) (mm)
75 18
90 20
110 20

72
