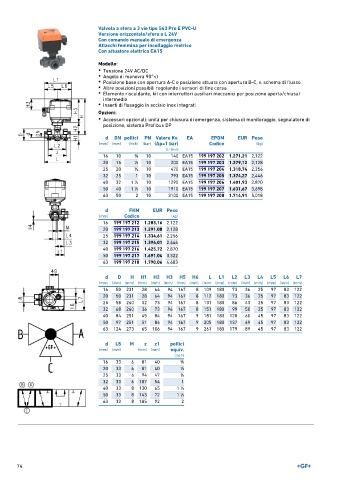

Page 74 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro E PVC-U
Versione orizzontale/sfera a L 24V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico
Con attuatore elettrico EA15

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN pollici PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 140 EA15 199 197 202 1.271,21 2,122
20 15 1 ∕2 10 200 EA15 199 197 203 1.279,12 2,128
25 20 3 ∕4 10 470 EA15 199 197 204 1.318,74 2,256
32 25 1 10 793 EA15 199 197 205 1.374,27 2,446
40 32 1 ∕4 10 1290 EA15 199 197 206 1.401,93 2,870
1
50 40 1 ∕3 10 1910 EA15 199 197 207 1.631,67 3,698
1
63 50 2 10 3100 EA15 199 197 208 1.714,91 5,018

d FKM EUR Peso
(mm) Codice (kg)
16 199 197 212 1.283,16 2,122
20 199 197 213 1.291,08 2,128
25 199 197 214 1.334,61 2,256
32 199 197 215 1.394,01 2,446
40 199 197 216 1.425,72 2,870
50 199 197 217 1.691,04 3,322
63 199 197 218 1.790,06 4,683

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 231 28 64 94 167 8 109 180 73 36 25 97 83 122
20 50 231 28 64 94 167 8 112 180 73 36 25 97 83 122
25 58 240 32 73 94 167 8 131 180 86 43 25 97 83 122
32 68 240 36 73 94 167 8 151 180 99 50 25 97 83 122
40 84 251 45 84 94 167 9 181 180 120 60 45 97 83 122
50 97 251 51 84 94 167 9 205 180 137 69 45 97 83 122
63 124 273 65 106 94 167 9 261 180 179 89 45 97 83 122

d L8 M z z1 pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 33 6 81 40 3 ∕8
20 33 6 81 40 1 ∕2
25 33 6 94 47 3 ∕4
32 33 6 107 54 1
40 33 8 130 65 1 ∕4
1
1
50 33 8 143 72 1 ∕2
63 33 8 185 92 2
