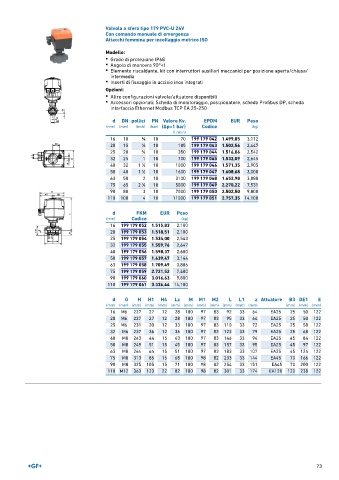

P. 73
Valvola a sfera tipo 179 PVC-U 24V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico ISO
Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: Scheda di monitoraggio, posizionatore, scheda Profibus DP, scheda
interfaccia Ethernet Modbus TCP EA 25-250
d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 179 042 1.499,85 3,112
20 15 1 ∕2 10 185 199 179 043 1.502,56 2,447
25 20 3 ∕4 10 350 199 179 044 1.516,06 2,542
32 25 1 10 700 199 179 045 1.532,09 2,645
40 32 1 ∕4 10 1000 199 179 046 1.571,35 2,905
1
50 40 1 ∕2 10 1600 199 179 047 1.608,68 3,000
1
63 50 2 10 3100 199 179 048 1.652,98 3,880
75 65 2 ∕2 10 5000 199 179 049 2.270,22 7,531
1
90 80 3 10 7000 199 179 050 2.502,50 9,800
110 100 4 10 11000 199 179 051 2.757,35 14,100
d FKM EUR Peso
(mm) Codice (kg)
16 199 179 052 1.515,83 2,100
20 199 179 053 1.518,51 2,100
25 199 179 054 1.534,00 2,543
32 199 179 055 1.559,76 2,647
40 199 179 056 1.598,37 2,600
50 199 179 057 1.639,47 3,144
63 199 179 058 1.709,49 3,886
75 199 179 059 2.721,52 7,400
90 199 179 060 3.016,63 9,800
110 199 179 061 3.336,44 14,100
d G H H1 H4 Lz M M1 M2 L L1 z Attuatore B3 DE1 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 227 27 12 28 180 97 83 92 33 64 EA25 25 50 122
20 M6 227 27 12 28 180 97 83 95 33 64 EA25 25 50 122
25 M6 231 30 12 33 180 97 83 110 33 72 EA25 25 58 122
32 M6 237 36 12 36 180 97 83 123 33 79 EA25 25 68 122
40 M8 243 44 15 43 180 97 83 146 33 94 EA25 45 84 122
50 M8 249 51 15 45 180 97 83 157 33 95 EA25 45 97 122
63 M8 264 64 15 51 180 97 83 183 33 107 EA25 45 124 122
75 M8 313 85 15 68 180 98 82 233 33 144 EA45 70 166 122
90 M8 325 105 15 71 180 98 82 254 33 151 EA45 70 200 122
110 M12 363 123 22 82 180 98 82 301 33 174 EA120 120 238 122
73
