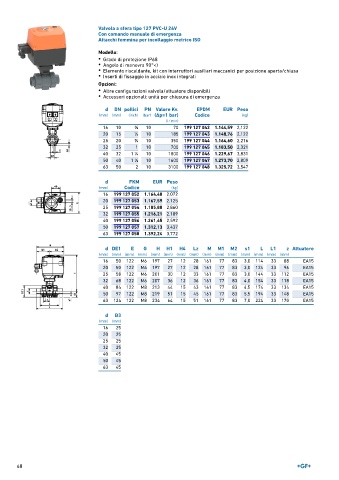

Page 68 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 127 PVC-U 24V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 127 042 1.144,59 2,122
20 15 1 ∕2 10 185 199 127 043 1.148,76 2,122
25 20 3 ∕4 10 350 199 127 044 1.164,60 2,216
32 25 1 10 700 199 127 045 1.183,50 2,321
40 32 1 ∕4 10 1000 199 127 046 1.229,67 3,831
1
50 40 1 ∕2 10 1600 199 127 047 1.273,70 2,809
1
63 50 2 10 3100 199 127 048 1.325,72 3,547
d FKM EUR Peso
(mm) Codice (kg)
16 199 127 052 1.164,48 2,072
20 199 127 053 1.167,59 2,125
25 199 127 054 1.185,80 2,860
32 199 127 055 1.216,21 2,189
40 199 127 056 1.261,45 2,592
50 199 127 057 1.312,13 3,437
63 199 127 058 1.392,24 3,772

d DE1 E G H H1 H4 Lz M M1 M2 s1 L L1 z Attuatore
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 122 M6 197 27 12 28 161 77 83 3,0 114 33 88 EA15
20 50 122 M6 197 27 12 28 161 77 83 3,0 124 33 96 EA15
25 58 122 M6 201 30 12 33 161 77 83 3,0 144 33 112 EA15
32 68 122 M6 207 36 12 36 161 77 83 4,0 154 33 118 EA15
40 84 122 M8 213 44 15 43 161 77 83 4,5 174 33 134 EA15
50 97 122 M8 219 51 15 45 161 77 83 5,5 194 33 148 EA15
63 124 122 M8 234 64 15 51 161 77 83 7,0 224 33 170 EA15

d B3
(mm) (mm)
16 25
20 25
25 25
32 25
40 45
50 45
63 45

68
