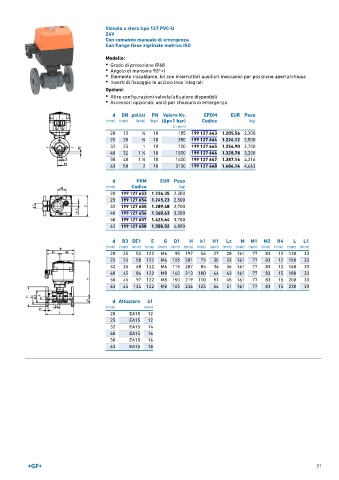

Page 71 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 127 PVC-U
24V
Con comando manuale di emergenza
Con flange fisse zigrinate metrico ISO

Modello:
• Grado di protezione IP68
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza

d DN pollici PN Valore Kv. EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 185 199 127 643 1.205,56 2,300
25 20 3 ∕4 10 350 199 127 644 1.224,12 2,500
32 25 1 10 700 199 127 645 1.256,90 2,700
40 32 1 ∕4 10 1000 199 127 646 1.328,78 3,200
1
50 40 1 ∕2 10 1600 199 127 647 1.387,16 4,216
1
63 50 2 10 3100 199 127 648 1.484,14 4,663
d FKM EUR Peso
(mm) Codice (kg)
20 199 127 653 1.224,35 2,300
25 199 127 654 1.245,23 2,500
32 199 127 655 1.289,48 2,700
40 199 127 656 1.360,63 3,200
50 199 127 657 1.425,64 3,700
63 199 127 658 1.550,52 4,800

d B3 DE1 E G D1 H k1 H1 Lz M M1 M2 H4 L L1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 25 50 122 M6 95 197 56 27 28 161 77 83 12 130 33
25 25 58 122 M6 105 201 75 30 33 161 77 83 12 150 33
32 25 68 122 M6 115 207 85 36 36 161 77 83 12 160 33
40 45 84 122 M8 140 213 100 44 43 161 77 83 15 180 33
50 45 97 122 M8 150 219 110 51 45 161 77 83 15 200 33
63 45 124 122 M8 165 234 125 64 51 161 77 83 15 230 33

d Attuatore b1
(mm) (mm)
20 EA15 12
25 EA15 12
32 EA15 14
40 EA15 16
50 EA15 16
63 EA15 18

71
