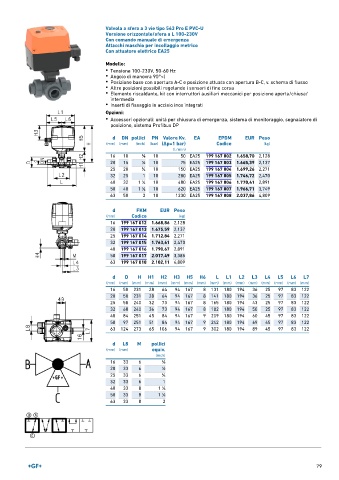

Page 79 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro E PVC-U
Versione orizzontale/sfera a L 100-230V
Con comando manuale di emergenza
Attacchi maschio per incollaggio metrico
Con attuatore elettrico EA25

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN pollici PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 EA25 199 167 002 1.658,70 2,128
20 15 1 ∕2 10 75 EA25 199 167 003 1.665,39 2,137
25 20 3 ∕4 10 150 EA25 199 167 004 1.699,26 2,271
32 25 1 10 280 EA25 199 167 005 1.746,72 2,470
40 32 1 ∕4 10 480 EA25 199 167 006 1.770,41 2,891
1
50 40 1 ∕2 10 620 EA25 199 167 007 1.966,71 3,749
1
63 50 2 10 1230 EA25 199 167 008 2.037,86 4,809

d FKM EUR Peso
(mm) Codice (kg)
16 199 167 012 1.668,86 2,128
20 199 167 013 1.675,59 2,137
25 199 167 014 1.712,84 2,271
32 199 167 015 1.763,61 2,470
40 199 167 016 1.790,67 2,891
50 199 167 017 2.017,49 3,385
63 199 167 018 2.102,11 4,809

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 231 28 64 94 167 8 131 180 194 36 25 97 83 122
20 50 231 28 64 94 167 8 141 180 194 36 25 97 83 122
25 58 240 32 73 94 167 8 165 180 194 43 25 97 83 122
32 68 240 36 73 94 167 8 182 180 194 50 25 97 83 122
40 84 251 45 84 94 167 9 209 180 194 60 45 97 83 122
50 97 251 51 84 94 167 9 242 180 194 69 45 97 83 122
63 124 273 65 106 94 167 9 302 180 194 89 45 97 83 122

d L8 M pollici
(mm) (mm) equiv.
(inch)
16 33 6 3 ∕8
20 33 6 1 ∕2
25 33 6 3 ∕4
32 33 6 1
40 33 8 1 ∕4
1
1
50 33 8 1 ∕2
63 33 8 2

79
