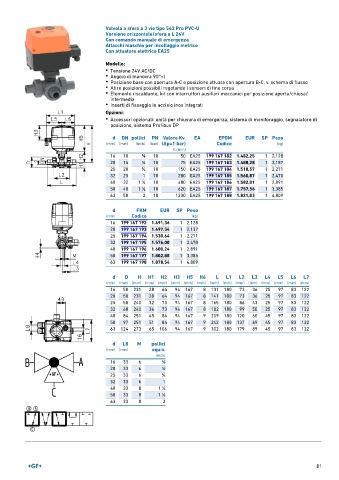

Page 81 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione orizzontale/sfera a L 24V
Con comando manuale di emergenza
Attacchi maschio per incollaggio metrico
Con attuatore elettrico EA25

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN pollici PN Valore Kv. EA EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 EA25 199 167 182 1.482,25 1 2,128
20 15 1 ∕2 10 75 EA25 199 167 183 1.488,28 1 3,187
25 20 3 ∕4 10 150 EA25 199 167 184 1.518,57 1 2,271
32 25 1 10 280 EA25 199 167 185 1.560,87 1 2,470
40 32 1 ∕4 10 480 EA25 199 167 186 1.582,01 1 2,891
1
50 40 1 ∕2 10 620 EA25 199 167 187 1.757,56 1 3,385
1
63 50 2 10 1230 EA25 199 167 188 1.821,03 1 4,809

d FKM EUR SP Peso
(mm) Codice (kg)
16 199 167 192 1.491,36 1 2,128
20 199 167 193 1.497,34 1 2,137
25 199 167 194 1.530,64 1 2,271
32 199 167 195 1.576,00 1 2,470
40 199 167 196 1.600,24 1 2,891
50 199 167 197 1.802,88 1 3,385
63 199 167 198 1.878,54 1 4,809

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 231 28 64 94 167 8 131 180 73 36 25 97 83 122
20 50 231 28 64 94 167 8 141 180 73 36 25 97 83 122
25 58 240 32 73 94 167 8 165 180 86 43 25 97 83 122
32 68 240 36 73 94 167 8 182 180 99 50 25 97 83 122
40 84 251 45 84 94 167 9 209 180 120 60 45 97 83 122
50 97 251 51 84 94 167 9 242 180 137 69 45 97 83 122
63 124 273 65 106 94 167 9 302 180 179 89 45 97 83 122

d L8 M pollici
(mm) (mm) equiv.
(inch)
16 33 6 3 ∕8
20 33 6 1 ∕2
25 33 6 3 ∕4
32 33 6 1
40 33 8 1 ∕4
1
1
50 33 8 1 ∕2
63 33 8 2

81
