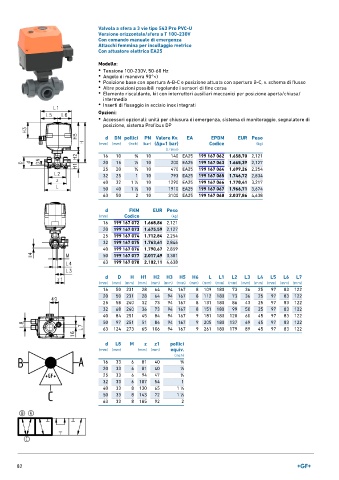

Page 82 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro PVC-U
Versione orizzontale/sfera a T 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico
Con attuatore elettrico EA25

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Posizione base con apertura A-B-C e posizione attuata con apertura B-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP

d DN pollici PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 140 EA25 199 167 062 1.658,70 2,121
20 15 1 ∕2 10 200 EA25 199 167 063 1.665,39 2,127
25 20 3 ∕4 10 470 EA25 199 167 064 1.699,26 2,254
32 25 1 10 793 EA25 199 167 065 1.746,72 2,834
40 32 1 ∕4 10 1290 EA25 199 167 066 1.770,41 3,217
1
50 40 1 ∕2 10 1910 EA25 199 167 067 1.966,71 3,674
1
63 50 2 10 3100 EA25 199 167 068 2.037,86 4,638

d FKM EUR Peso
(mm) Codice (kg)
16 199 167 072 1.668,86 2,121
20 199 167 073 1.675,59 2,127
25 199 167 074 1.712,84 2,254
32 199 167 075 1.763,61 2,846
40 199 167 076 1.790,67 2,859
50 199 167 077 2.017,49 3,301
63 199 167 078 2.102,11 4,638

d D H H1 H2 H3 H5 H6 L L1 L2 L3 L4 L5 L6 L7
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 50 231 28 64 94 167 8 109 180 73 36 25 97 83 122
20 50 231 28 64 94 167 8 112 180 73 36 25 97 83 122
25 58 240 32 73 94 167 8 131 180 86 43 25 97 83 122
32 68 240 36 73 94 167 8 151 180 99 50 25 97 83 122
40 84 251 45 84 94 167 9 181 180 120 60 45 97 83 122
50 97 251 51 84 94 167 9 205 180 137 69 45 97 83 122
63 124 273 65 106 94 167 9 261 180 179 89 45 97 83 122

d L8 M z z1 pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 33 6 81 40 3 ∕8
20 33 6 81 40 1 ∕2
25 33 6 94 47 3 ∕4
32 33 6 107 54 1
40 33 8 130 65 1 ∕4
1
1
50 33 8 143 72 1 ∕2
63 33 8 185 92 2

82
