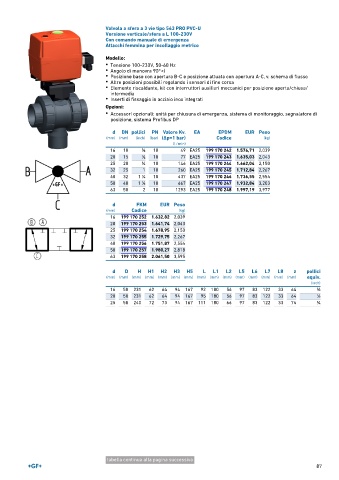

Page 87 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 PRO PVC-U
Versione verticale/sfera a L 100-230V
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Posizione base con apertura B-C e posizione attuata con apertura A-C, v. schema di flusso
• Altre posizioni possibili regolando i sensori di fine corsa
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Inserti di fissaggio in acciaio inox integrati

Opzioni:
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
d DN pollici PN Valore Kv. EA EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 49 EA25 199 170 242 1.576,71 2,039
20 15 1 ∕2 10 77 EA25 199 170 243 1.635,03 2,043
25 20 3 ∕4 10 146 EA25 199 170 244 1.662,04 2,150
32 25 1 10 260 EA25 199 170 245 1.712,84 2,267
40 32 1 ∕4 10 437 EA25 199 170 246 1.736,55 2,554
1
50 40 1 ∕2 10 667 EA25 199 170 247 1.932,84 3,203
1
63 50 2 10 1293 EA25 199 170 248 1.997,19 3,977
d FKM EUR Peso
(mm) Codice (kg)
16 199 170 252 1.632,82 2,039
20 199 170 253 1.641,74 2,043
25 199 170 254 1.678,95 2,150
32 199 170 255 1.729,75 2,267
40 199 170 256 1.751,87 2,554
50 199 170 257 1.980,27 2,818
63 199 170 258 2.061,50 3,595

d D H H1 H2 H3 H5 L L1 L2 L5 L6 L7 L8 z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 231 62 64 94 167 92 180 56 97 83 122 33 64 3 ∕8
20 50 231 62 64 94 167 95 180 56 97 83 122 33 64 1 ∕2
25 58 240 72 73 94 167 111 180 66 97 83 122 33 74 3 ∕4

tabella continua alla pagina successiva
87
