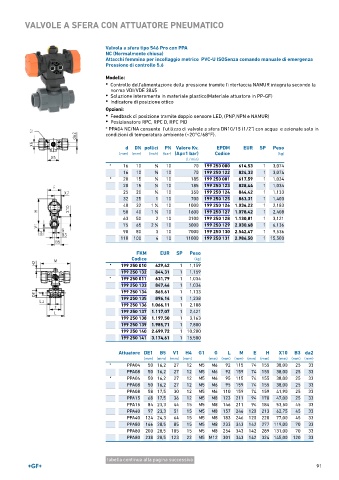

Page 91 - GEORGFISCHER - LISTINO 897

VALVOLE A SFERA CON ATTUATORE PNEUMATICO

Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Attacchi femmina per incollaggio metrico PVC-U ISOSenza comando manuale di emergenza
Pressione di controllo 5.6
Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID

* PPA04 NC/NA consente l'utilizzo di valvole a sfera DN10/15 (1/2") con acqua e azionate solo in
condizioni di temperatura ambiente (~20°C/68°F).

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 16 10 3 ∕8 10 70 199 250 000 614,53 1 3,074
16 10 3 ∕8 10 70 199 250 122 824,33 1 3,074
* 20 15 1 ∕2 10 185 199 250 001 617,59 1 1,034
20 15 1 ∕2 10 185 199 250 123 828,44 1 1,034
25 20 3 ∕4 10 350 199 250 124 844,42 1 1,133
32 25 1 10 700 199 250 125 863,31 1 1,400
40 32 1 ∕4 10 1000 199 250 126 1.034,22 1 2,183
1
50 40 1 ∕2 10 1600 199 250 127 1.078,42 1 2,408
1
63 50 2 10 3100 199 250 128 1.130,81 1 3,121
75 65 2 ∕2 10 5000 199 250 129 2.030,68 1 6,136
1
90 80 3 10 7000 199 250 130 2.542,47 1 9,536
110 100 4 10 11000 199 250 131 2.986,50 1 15,500

FKM EUR SP Peso
Codice (kg)
* 199 250 010 629,42 1 1,159
199 250 132 844,31 1 1,159
* 199 250 011 631,79 1 1,034
199 250 133 847,46 1 1,034
199 250 134 865,61 1 1,133
199 250 135 896,14 1 1,238
199 250 136 1.066,11 1 2,188
199 250 137 1.117,07 1 2,421
199 250 138 1.197,50 1 3,163
199 250 139 1.985,71 1 7,800
199 250 140 2.699,72 1 10,200
199 250 141 3.174,61 1 15,500

Attuatore DE1 B5 V1 H4 G1 G L M E H X10 B3 da2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* PPA04 50 16,2 27 12 M5 M6 92 115 74 155 38,00 25 33
PPA08 50 16,2 27 12 M5 M6 92 159 74 155 38,00 25 33
* PPA04 50 16,2 27 12 M5 M6 95 115 74 155 38,00 25 33
PPA08 50 16,2 27 12 M5 M6 95 159 74 155 38,00 25 33
PPA08 58 17,5 30 12 M5 M6 110 159 74 159 41,90 25 33
PPA15 68 17,5 36 12 M5 M8 123 211 94 178 47,00 25 33
PPA15 84 23,3 44 15 M5 M8 146 211 94 184 53,50 45 33
PPA40 97 23,3 51 15 M5 M8 157 246 120 213 62,75 45 33
PPA40 124 24,3 64 15 M5 M8 183 246 120 228 77,00 45 33
PPA80 166 28,5 85 15 M5 M8 233 343 142 277 119,00 70 33
PPA80 200 28,5 105 15 M5 M8 254 343 142 289 131,00 70 33
PPA80 238 28,5 123 22 M5 M12 301 343 142 324 145,00 120 33

tabella continua alla pagina successiva
91
