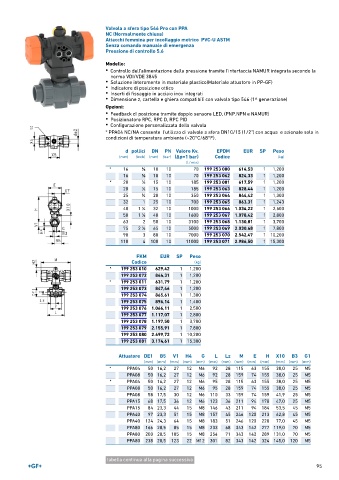

Page 95 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Attacchi femmina per incollaggio metrico PVC-U ASTM
Senza comando manuale di emergenza
Pressione di controllo 5.6

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

* PPA04 NC/NA consente l'utilizzo di valvole a sfera DN10/15 (1/2") con acqua e azionate solo in
condizioni di temperatura ambiente (~20°C/68°F).

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 16 3 ∕8 10 10 70 199 253 000 614,53 1 1,200
16 3 ∕8 10 10 70 199 253 062 824,33 1 1,200
* 20 1 ∕2 15 10 185 199 253 001 617,59 1 1,200
20 1 ∕2 15 10 185 199 253 063 828,44 1 1,200
25 3 ∕4 20 10 350 199 253 064 844,42 1 1,300
32 1 25 10 700 199 253 065 863,31 1 1,243
40 1 ∕4 32 10 1000 199 253 066 1.034,22 1 2,500
1
50 1 ∕2 40 10 1600 199 253 067 1.078,42 1 2,800
1
63 2 50 10 3100 199 253 068 1.130,81 1 3,700
75 2 ∕2 65 10 5000 199 253 069 2.030,68 1 7,800
1
90 3 80 10 7000 199 253 070 2.542,47 1 10,200
110 4 100 10 11000 199 253 071 2.986,50 1 15,300

FKM EUR SP Peso
Codice (kg)
* 199 253 010 629,42 1 1,200
199 253 072 844,31 1 1,200
* 199 253 011 631,79 1 1,200
199 253 073 847,46 1 1,200
199 253 074 865,61 1 1,300
199 253 075 896,14 1 1,400
199 253 076 1.066,11 1 2,500
199 253 077 1.117,07 1 2,800
199 253 078 1.197,50 1 3,700
199 253 079 2.155,91 1 7,800
199 253 080 2.699,72 1 10,200
199 253 081 3.174,61 1 15,300

Attuatore DE1 B5 V1 H4 G L Lz M E H X10 B3 G1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* PPA04 50 16,2 27 12 M6 92 28 115 63 155 38,0 25 M5
PPA08 50 16,2 27 12 M6 92 28 159 74 155 38,0 25 M5
* PPA04 50 16,2 27 12 M6 95 28 115 63 155 38,0 25 M5
PPA08 50 16,2 27 12 M6 95 28 159 74 155 38,0 25 M5
PPA08 58 17,5 30 12 M6 110 33 159 74 159 41,9 25 M5
PPA15 68 17,5 36 12 M6 123 36 211 94 178 47,0 25 M5
PPA15 84 23,3 44 15 M8 146 43 211 94 184 53,5 45 M5
PPA40 97 23,3 51 15 M8 157 45 246 120 213 62,8 45 M5
PPA40 124 24,3 64 15 M8 183 51 246 120 228 77,0 45 M5
PPA80 166 28,5 85 15 M8 233 68 343 142 277 119,0 70 M5
PPA80 200 28,5 105 15 M8 254 71 343 142 289 131,0 70 M5
PPA80 238 28,5 123 22 M12 301 82 343 142 324 145,0 120 M5

tabella continua alla pagina successiva
95
