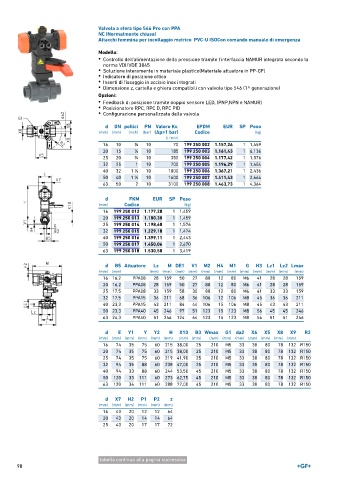

Page 98 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Attacchi femmina per incollaggio metrico PVC-U ISOCon comando manuale di emergenza

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 250 002 1.157,26 1 1,459
20 15 1 ∕2 10 185 199 250 003 1.161,43 1 6,136
25 20 3 ∕4 10 350 199 250 004 1.177,42 1 1,576
32 25 1 10 700 199 250 005 1.196,29 1 1,454
40 32 1 ∕4 10 1000 199 250 006 1.367,21 1 2,436
1
50 40 1 ∕2 10 1600 199 250 007 1.411,43 1 2,664
1
63 50 2 10 3100 199 250 008 1.463,73 1 4,364
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 250 012 1.177,28 1 1,459
20 199 250 013 1.180,38 1 1,459
25 199 250 014 1.198,60 1 1,576
32 199 250 015 1.229,18 1 1,474
40 199 250 016 1.399,11 1 2,443
50 199 250 017 1.450,06 1 2,670
63 199 250 018 1.530,50 1 3,419

d B5 Attuatore Lz M DE1 V1 M2 H4 M1 G H3 Lz1 Lz2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 16,2 PPA08 28 159 50 27 80 12 80 M6 41 28 28 159
20 16,2 PPA08 28 159 50 27 80 12 80 M6 41 28 28 159
25 17,5 PPA08 33 159 58 30 80 12 80 M6 41 33 33 159
32 17,5 PPA15 36 211 68 36 106 12 106 M8 45 36 36 211
40 23,3 PPA15 43 211 84 44 106 15 106 M8 45 43 43 211
50 23,3 PPA40 45 246 97 51 123 15 123 M8 56 45 45 246
63 24,3 PPA40 51 246 124 64 123 15 123 M8 56 51 51 246

d E Y1 Y Y2 H X10 B3 Wmax G1 da2 X6 X5 X8 X9 R2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 74 35 75 60 215 38,00 25 210 M5 33 30 80 78 132 R150
20 74 35 75 60 215 38,00 25 210 M5 33 30 80 78 132 R150
25 74 35 75 60 219 41,90 25 210 M5 33 30 80 78 132 R150
32 94 35 88 60 238 47,00 25 210 M5 33 30 80 78 132 R150
40 94 33 88 60 244 53,50 45 210 M5 33 30 80 78 132 R150
50 120 33 111 60 273 62,75 45 210 M5 33 30 80 78 132 R150
63 120 36 111 60 288 77,00 45 210 M5 33 30 80 78 132 R150

d X7 H2 P1 P2 z
(mm) (mm) (mm) (mm) (mm) (mm)
16 43 20 12 12 64
20 43 20 14 14 64
25 43 20 17 17 72

tabella continua alla pagina successiva
