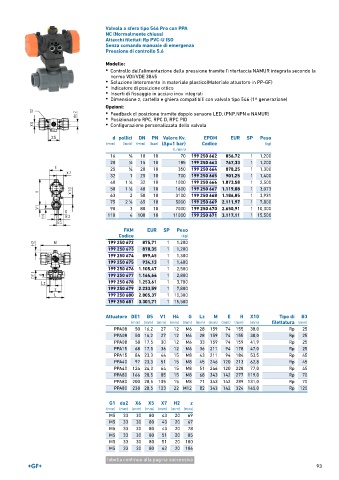

Page 93 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 546 Pro con PPA
NC (Normalmente chiusa)
Attacchi filettati Rp PVC-U ISO
Senza comando manuale di emergenza
Pressione di controllo 5.6

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 10 10 70 199 250 662 856,72 1 1,200
20 1 ∕2 15 10 185 199 250 663 767,33 1 1,200
25 3 ∕4 20 10 350 199 250 664 878,25 1 1,300
32 1 25 10 700 199 250 665 901,25 1 1,400
40 1 ∕4 32 10 1000 199 250 666 1.073,58 1 2,500
1
50 1 ∕2 40 10 1600 199 250 667 1.119,88 1 3,073
1
63 2 50 10 3100 199 250 668 1.186,85 1 3,931
75 2 ∕2 65 10 5000 199 250 669 2.111,97 1 7,800
1
90 3 80 10 7000 199 250 670 2.650,91 1 10,300
110 4 100 10 11000 199 250 671 3.117,11 1 15,500

FKM EUR SP Peso
Codice (kg)
199 250 672 875,71 1 1,200
199 250 673 878,35 1 1,200
199 250 674 899,45 1 1,300
199 250 675 934,13 1 1,400
199 250 676 1.105,47 1 2,500
199 250 677 1.164,64 1 2,800
199 250 678 1.253,61 1 3,700
199 250 679 2.233,59 1 7,800
199 250 680 2.805,37 1 10,300
199 250 681 3.301,71 1 15,500

Attuatore DE1 B5 V1 H4 G Lz M E H X10 Tipo di B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) filettatura (mm)
PPA08 50 16,2 27 12 M6 28 159 74 155 38,0 Rp 25
PPA08 50 16,2 27 12 M6 28 159 74 155 38,0 Rp 25
PPA08 58 17,5 30 12 M6 33 159 74 159 41,9 Rp 25
PPA15 68 17,5 36 12 M6 36 211 94 178 47,0 Rp 25
PPA15 84 23,3 44 15 M8 43 211 94 184 53,5 Rp 45
PPA40 97 23,3 51 15 M8 45 246 120 213 62,8 Rp 45
PPA40 124 24,3 64 15 M8 51 246 120 228 77,0 Rp 45
PPA80 166 28,5 85 15 M8 68 343 142 277 119,0 Rp 70
PPA80 200 28,5 105 15 M8 71 343 142 289 131,0 Rp 70
PPA80 238 28,5 123 22 M12 82 343 142 324 145,0 Rp 120

G1 da2 X6 X5 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
M5 33 30 80 43 20 69
M5 33 30 80 43 20 67
M5 33 30 80 43 20 78
M5 33 30 80 51 20 85
M5 33 30 80 51 20 100
M5 33 30 80 62 20 106
tabella continua alla pagina successiva
