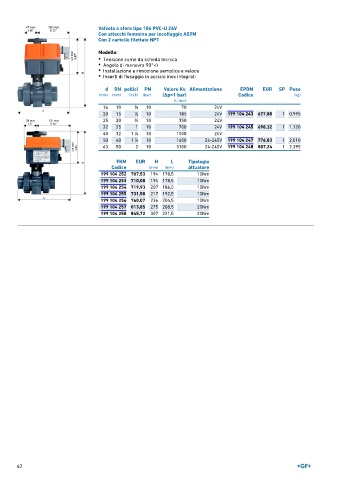

Page 62 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 104 PVC-U 24V
Con attacchi femmina per incollaggio ASTM
Con 2 cartelle filettate NPT

Modello:
• Tensione come da scheda tecnica
• Angolo di manovra 90°<)
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati

d DN pollici PN Valore Kv. Alimentazione EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 24V
20 15 1 ∕2 10 185 24V 199 104 243 677,88 1 0,995
25 20 3 ∕4 10 350 24V
32 25 1 10 700 24V 199 104 245 698,32 1 1,120
40 32 1 ∕4 10 1000 24V
1
50 40 1 ∕2 10 1600 24-240V 199 104 247 776,83 1 2,010
1
63 50 2 10 3100 24-240V 199 104 248 807,24 1 2,395
FKM EUR H L Tipologia
Codice (mm) (mm) attuatore
199 104 252 707,53 194 178,5 10Nm
199 104 253 710,08 194 178,5 10Nm
199 104 254 719,93 207 186,0 10Nm
199 104 255 731,58 217 192,5 10Nm
199 104 256 760,07 236 204,5 10Nm
199 104 257 813,85 275 208,5 20Nm
199 104 258 845,72 307 221,5 20Nm

62
