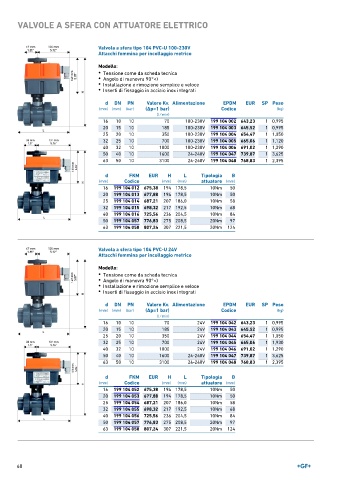

Page 60 - GEORGFISCHER - LISTINO 897

VALVOLE A SFERA CON ATTUATORE ELETTRICO

Valvola a sfera tipo 104 PVC-U 100-230V
Attacchi femmina per incollaggio metrico

Modello:
• Tensione come da scheda tecnica
• Angolo di manovra 90°<)
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati

d DN PN Valore Kv. Alimentazione EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 100-230V 199 104 002 643,23 1 0,995
20 15 10 185 100-230V 199 104 003 645,52 1 0,995
25 20 10 350 100-230V 199 104 004 654,47 1 1,050
32 25 10 700 100-230V 199 104 005 665,06 1 1,120
40 32 10 1000 100-230V 199 104 006 691,02 1 1,290
50 40 10 1600 24-240V 199 104 047 739,87 1 3,625
63 50 10 3100 24-240V 199 104 048 768,83 1 2,395

d FKM EUR H L Tipologia B
(mm) Codice (mm) (mm) attuatore (mm)
16 199 104 012 675,38 194 178,5 10Nm 50
20 199 104 013 677,88 194 178,5 10Nm 50
25 199 104 014 687,21 207 186,0 10Nm 58
32 199 104 015 698,32 217 192,5 10Nm 68
40 199 104 016 725,56 236 204,5 10Nm 84
50 199 104 057 776,83 275 208,5 20Nm 97
63 199 104 058 807,24 307 221,5 20Nm 124

Valvola a sfera tipo 104 PVC-U 24V
Attacchi femmina per incollaggio metrico

Modello:
• Tensione come da scheda tecnica
• Angolo di manovra 90°<)
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati

d DN PN Valore Kv. Alimentazione EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 70 24V 199 104 042 643,23 1 0,995
20 15 10 185 24V 199 104 043 645,52 1 0,995
25 20 10 350 24V 199 104 044 654,47 1 1,050
32 25 10 700 24V 199 104 045 665,06 1 1,930
40 32 10 1000 24V 199 104 046 691,02 1 1,290
50 40 10 1600 24-240V 199 104 047 739,87 1 3,625
63 50 10 3100 24-240V 199 104 048 768,83 1 2,395

d FKM EUR H L Tipologia B
(mm) Codice (mm) (mm) attuatore (mm)
16 199 104 052 675,38 194 178,5 10Nm 50
20 199 104 053 677,88 194 178,5 10Nm 50
25 199 104 054 687,21 207 186,0 10Nm 58
32 199 104 055 698,32 217 192,5 10Nm 68
40 199 104 056 725,56 236 204,5 10Nm 84
50 199 104 057 776,83 275 208,5 20Nm 97
63 199 104 058 807,24 307 221,5 20Nm 124

60
