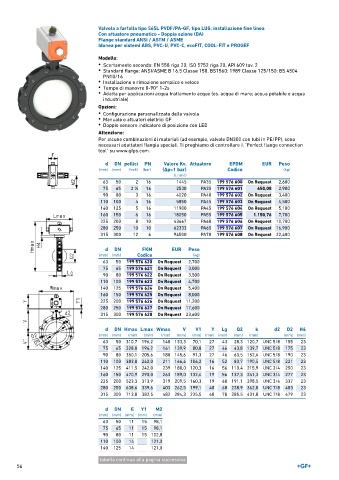

Page 56 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 565L PVDF/PA-GF, tipo LUG, installazione fine linea
Con attuatore pneumatico - Doppia azione (DA)
Flange standard ANSI / ASTM / ASME
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF

Modello:
• Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
• Standard flange: ANSI/ASME B 16.5 Classe 150. BS1560: 1989 Classe 125/150: BS 4504
PN10/16
• Installazione e rimozione semplice e veloce
• Tempo di manovre 0-90° 1-2s
• Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
• Configurazione personalizzata della valvola
• Manuale o attuatori elettrici GF
• Doppio sensore indicatore di posizione con LED

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d DN pollici PN Valore Kv. Attuatore EPDM EUR Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 50 2 16 1445 PA35 199 576 600 On Request 2,600
75 65 2 ∕2 16 2530 PA35 199 576 601 650,08 2,900
1
90 80 3 16 4020 PA40 199 576 602 On Request 3,400
110 100 4 16 5850 PA45 199 576 603 On Request 4,500
140 125 5 16 11900 PA45 199 576 604 On Request 5,100
160 150 6 16 18050 PA55 199 576 605 1.150,76 7,700
225 200 8 10 43667 PA60 199 576 606 On Request 10,700
280 250 10 10 62333 PA65 199 576 607 On Request 16,900
315 300 12 6 94500 PA70 199 576 608 On Request 22,400

d DN FKM EUR Peso
(mm) (mm) Codice (kg)
63 50 199 576 620 On Request 2,700
75 65 199 576 621 On Request 3,000
90 80 199 576 622 On Request 3,500
110 100 199 576 623 On Request 4,700
140 125 199 576 624 On Request 5,400
160 150 199 576 625 On Request 8,000
225 200 199 576 626 On Request 11,200
280 250 199 576 627 On Request 17,600
315 300 199 576 628 On Request 23,600

d DN Hmax Lmax Wmax V V1 Y Lg Q2 k d2 D2 H4
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 50 310,7 196,2 140 133,3 70,1 27 43 28,3 120,7 UNC 5/8 155 23
75 65 328,0 196,2 161 139,9 80,8 27 46 43,8 139,7 UNC 5/8 175 23
90 80 350,1 205,6 180 145,6 91,3 27 46 63,5 152,4 UNC 5/8 190 23
110 100 383,8 242,0 211 166,4 106,2 16 52 83,7 190,5 UNC 5/8 221 23
140 125 411,5 242,0 239 180,0 120,3 16 56 110,4 215,9 UNC 3/4 250 23
160 150 470,9 290,0 263 189,0 132,4 19 56 137,3 241,3 UNC 3/4 277 23
225 200 523,3 313,9 319 209,5 160,3 19 60 191,1 298,5 UNC 3/4 337 23
280 250 638,6 339,6 403 262,5 199,1 40 68 238,9 362,0 UNC 7/8 403 23
315 300 713,8 382,5 482 284,3 235,5 40 78 285,5 431,8 UNC 7/8 479 23

d DN E Y1 M2
(mm) (mm) (mm) (mm) (mm)
63 50 11 15 98,1
75 65 11 15 98,1
90 80 11 15 102,8
110 100 14 121,0
140 125 14 121,0
tabella continua alla pagina successiva
